PMI导轨SMR系列带保持器滚柱型

  • 产品品牌:台湾银泰(PMI)
  • 产品型号:SMR系列导轨
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:225 次
  • 在线客服:QQ交谈
  • 电话咨询:13537238390

PDF资料下载PDF资料下载产品介绍/参数

优势特点:台湾PMI直线导轨SMR系列特点:1超重负荷。2四方向负荷的最佳化设计。3超高刚性。4低噪音,润滑效果佳








银泰SMR滚柱型直线导轨由于使用滚柱滚动体取代一般的钢珠滚动体,因此在相同尺寸的直线导轨上可提供更高的刚性与负载能力,另SMR系列搭配滚柱链带式的专利设计,更可使其运行更为稳定顺畅,特别适用于讲求高精度、高负载与高刚性的设备需求。

【超重负荷】

滚柱型系列直线导轨透过滚柱滚动体与滑块及导轨的线接触受力方式,相较于一般钢珠型直线导轨的点接触模式,在承受相同负载时提供更低的弹性变形量,相同外径条件下提供更高的负载能力,其高刚性、高负载的优良特性,更能满足重负荷加工的高精度应用。

【四方向负荷的优化设计】

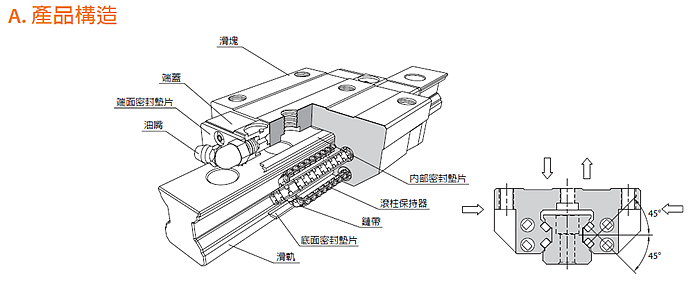

透过有限元素法FEM的结构应力分析,优化的四列式滚柱45°接触角与高刚性断面设计,除了提供径向、反径向及横方向四方向更高的负荷能力,并且可利用预压调整增加其刚性,更适合各种安装方式的应用。

【超高刚性】

【滚柱链带式设计,行走顺畅度佳】

简单圆滑的滚柱回流路径设计,采用耐冲击的强化合成树脂之滚柱循环配件,SMR系列配合滚柱链带式的设计,防止滚柱与滚柱间的相互磨擦,使滚柱循环进出负荷区与非负荷区时更加平稳,并能保持滚柱在同一直在线运转,大幅的提高其行走顺畅度。

【低噪音,润滑效果佳】

滚柱链带式的设计减少了滚柱间的金属碰撞,降低整体的运行噪音,并在滚柱与链带间可有效的保持润滑油脂,润滑效果佳,提升了整体的行走顺畅度与使用寿命,可满足高精度、高可靠度及平滑稳定的直线运动需求。

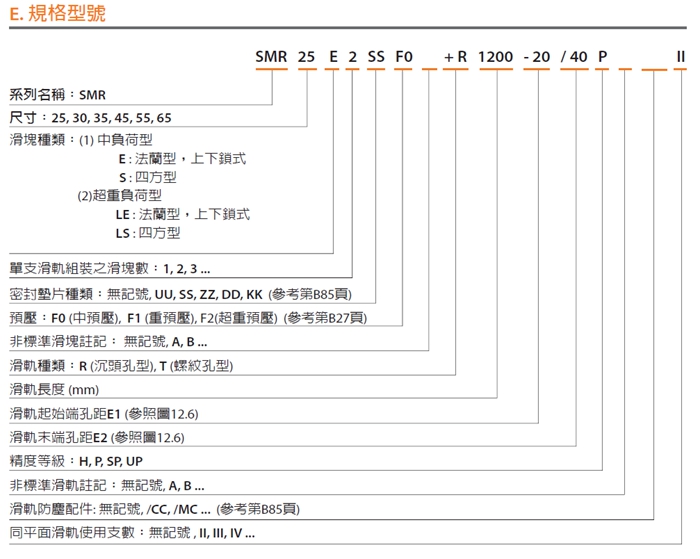

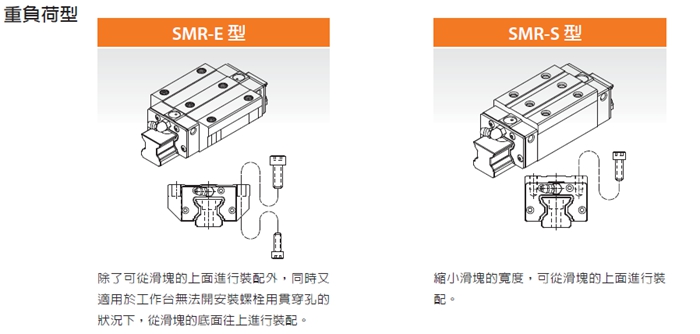

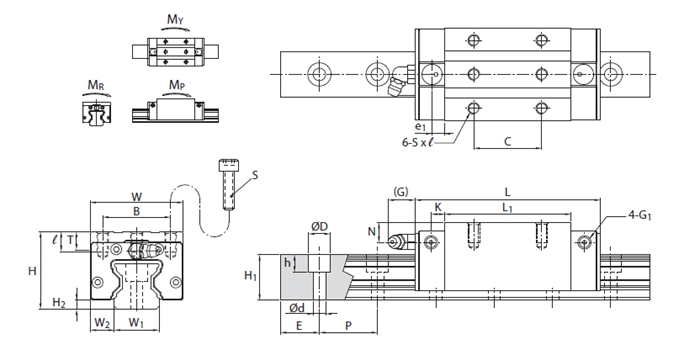

SMR25E SMR25LE SMR30E SMR30LE SMR35E SMR35LE SMR45E SMR45LE SMR55E SMR55LE SMR65LE

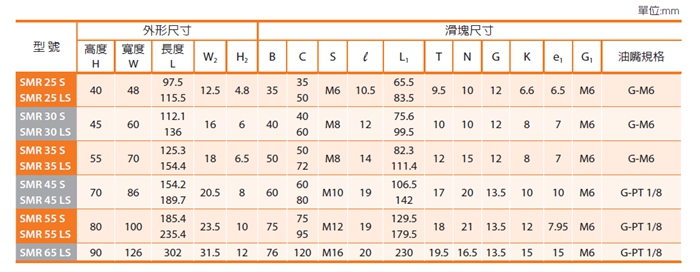

SMR25S SMR25LS SMR30S SMR30LS SMR35S SMR35LS SMR45S SMR45LS SMR55S SMR55LS SMR65LS
