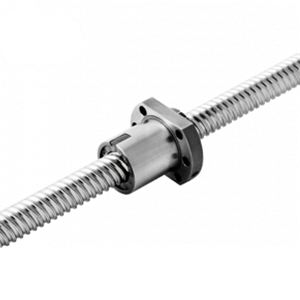

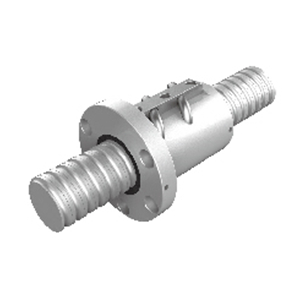

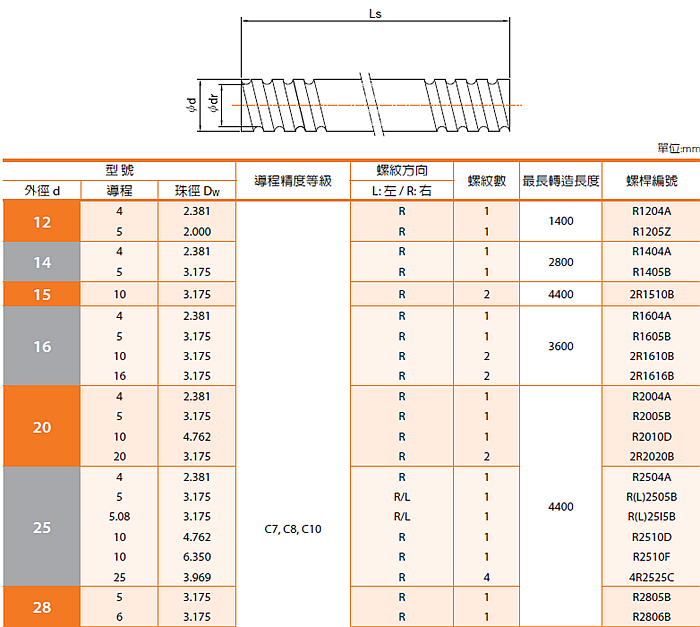

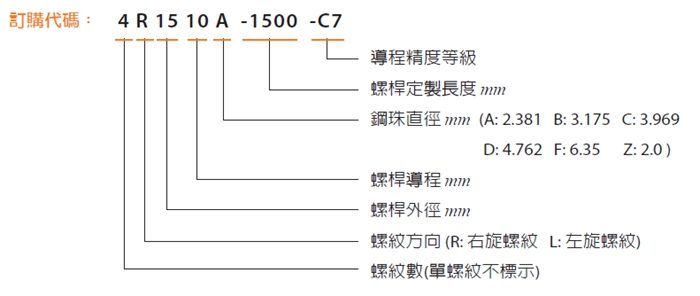

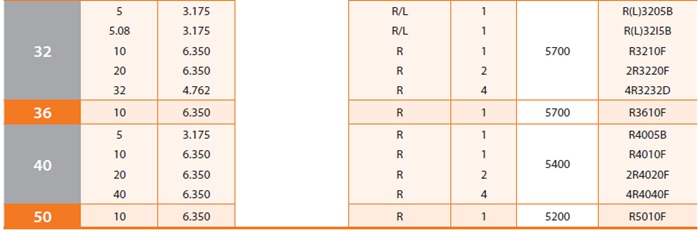

台湾PMI丝杆转造级FSVW系列

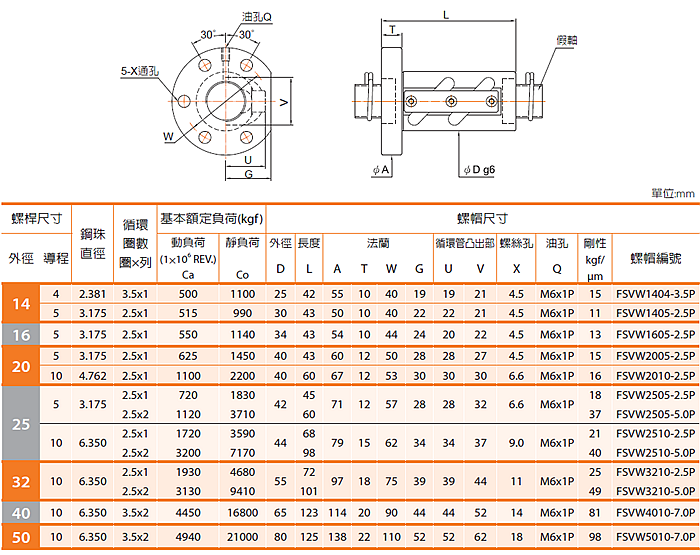

PDF资料下载PDF资料下载产品介绍/参数

优势特点:PMI丝杆FSVW系列属于高精密机械部件,每一点细小的差别都可能造成机械的损伤,选用时一定要严谨对待,最好有详细图纸。广泛应用于机床。滚珠的循环方式有循环导管式、循环器式、端盖式。



台湾PMI丝杆FSVW系列属于高精密机械部件,每一点细小的差别都可能造成机械的损伤,选用时一定要严谨对待,最好有详细图纸。

  1---以负载确定直径。电机性能参数中有输出扭矩,如果还带减速器也要算进去(考虑效率),计算一下实际工况中需要多大推力,滚珠丝杆样本有负载参数(即推力参数,一般标示为动负荷和静负荷,看前者即可),选择滚珠丝杠的公称直径。

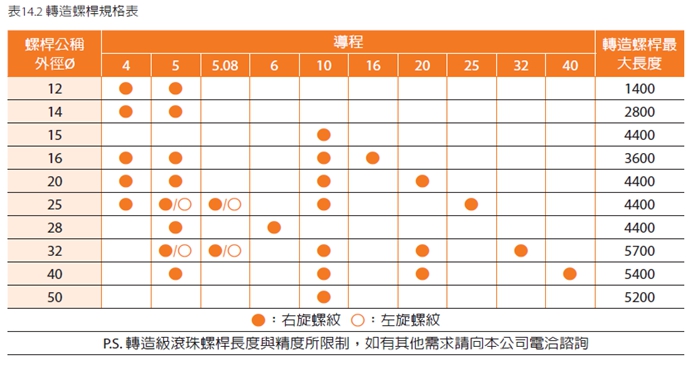

  2---以直线速度和旋转速度确定滚珠丝杆导程。电机确定了就知道输出转速,考虑一下你需要的最大直线速度,把电机转速(如果带减速器再除以减速比)乘以丝杆导程的值就是直线速度,该值大于需要值即可。

  3---以实际需要确定确定滚珠丝杆长度(总长=工作行程+螺母长度+安全余量+安装长度+连接长度+余量。如果增加了防护,比如护套,需要把护套的伸缩比值(一般是1:8,即护套的最大伸长量除以8)考虑进去。

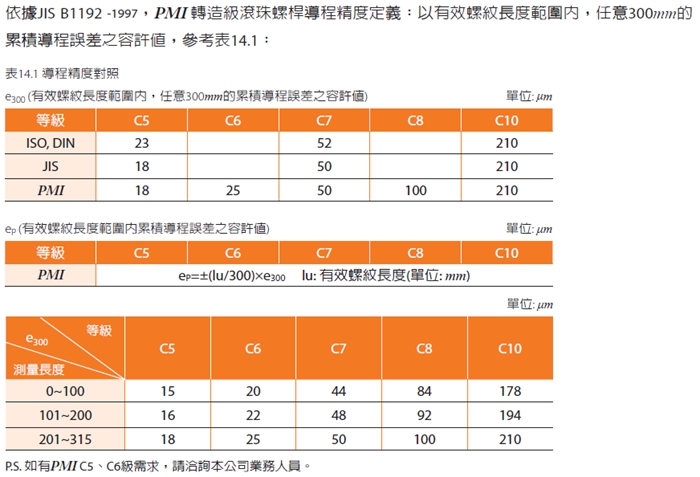

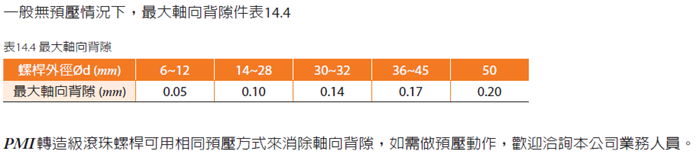

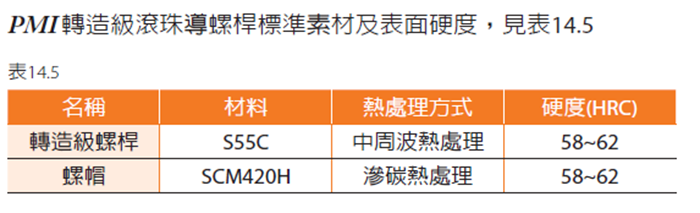

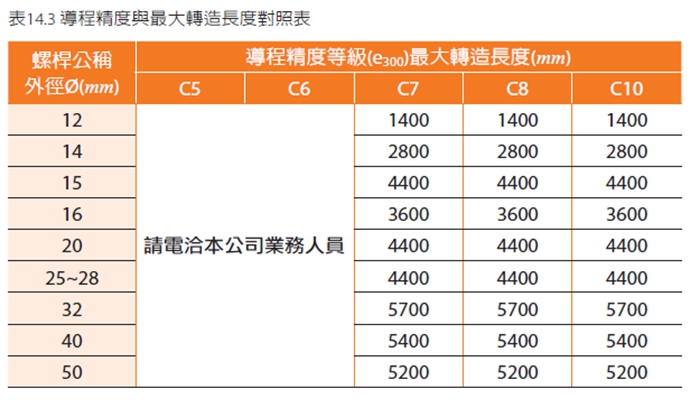

  4---以实际需要确定滚珠丝杆精度。一般机械选C7以下即可,数控机床类选C5的比较多(对应国内标准一般是P5~P4和P4~P3级,具体参看样本)。

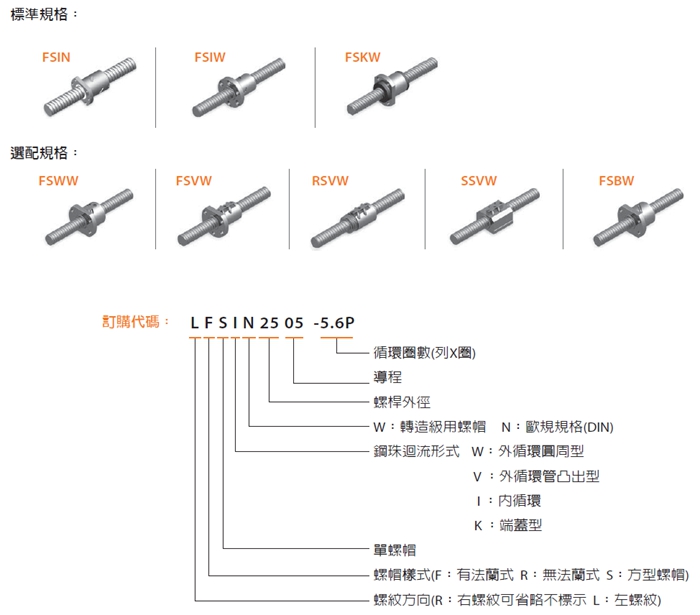

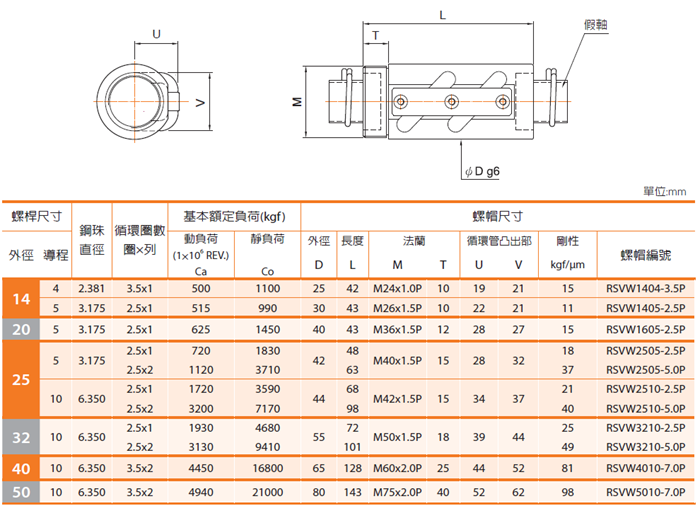

  5---以安装条件和尺寸结构等确定PMI滚珠丝杠螺母形式(螺母有很多结构,不同的螺母结构尺寸略有不同,视情况选择,建议不要选太特殊的,万一出点毛病维修换件无门)。

  6---询问所选产品厂家的价格、付款条件和交货时间。这一点设计人员不要以为就是采购的事,事实上很多厂家的产品样本上有的型号它根本就不生产或者不接小额订单,印上去大概是为了显示我是大厂,无所不能造。别等你选完了出完图了其他件按这个型号开始做配件了去购买的时候人家告诉你这个型号交货期需要3、4个月就完蛋了。

  7---选择确定安装方式(端部)。这个安装件可以自己设计,也可以买现成的,有标准安装座可选。自己设计注意受力状态,轴承最好选择7000或3000系列的,因为丝杠工作时主要受轴向力,径向受力要尽力避免。
