优势特点:银泰直线导轨MSB35TE安装基面与导轨侧基准安装面的倒角处理。要求:倒角半径小于或等于3.5mm,若发现倒角过大或凸出,应及时采用油石和锉刀处理,否则会造成导轨精度的安裝不良或者会干涉滑块。
银泰直线导轨MSB35TE特点:
【出色的平面行走精度】

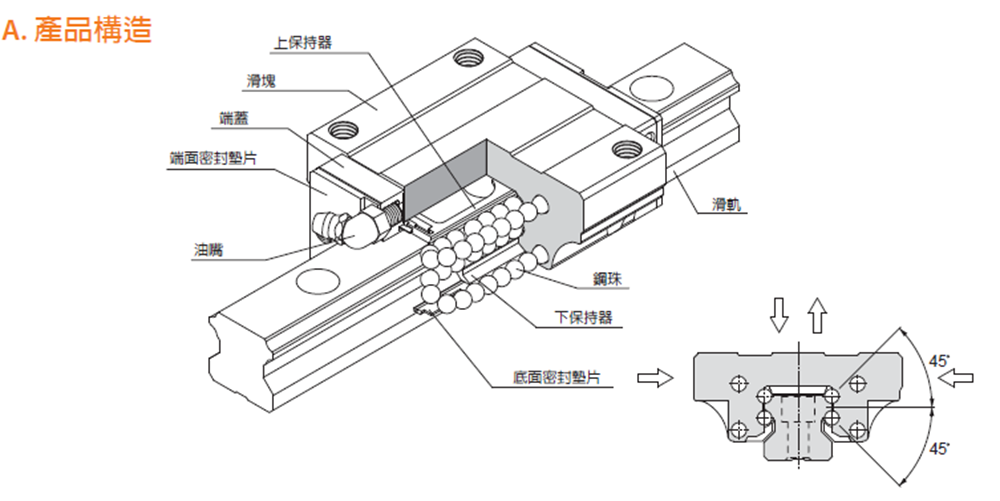

采用径向方向负荷能力较强的钢球接触结构,因此承受径向载荷作用时径向方向上的变位量较少,可以获得稳定的行走精度。
【自动调心能力】
由于银泰独特的圆弧沟槽的正面组合(DF组合)具有自动调心能力,即使施加预压也能吸收安装误差,从而得到高精度、平滑稳定的直线运动。
【小型化、重负荷】
因为断面高度低的小型化设计的类型具有在径向方向上承重能力强的钢球接触构造,所以最适合于水平导向部。

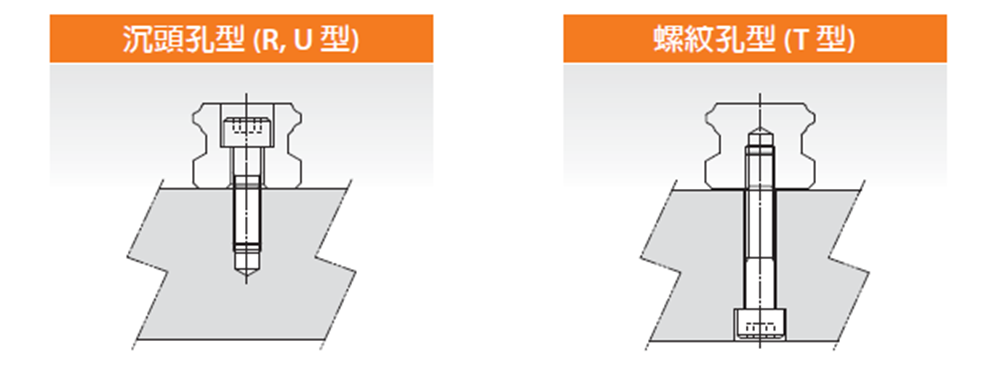

MSB导轨安装型式

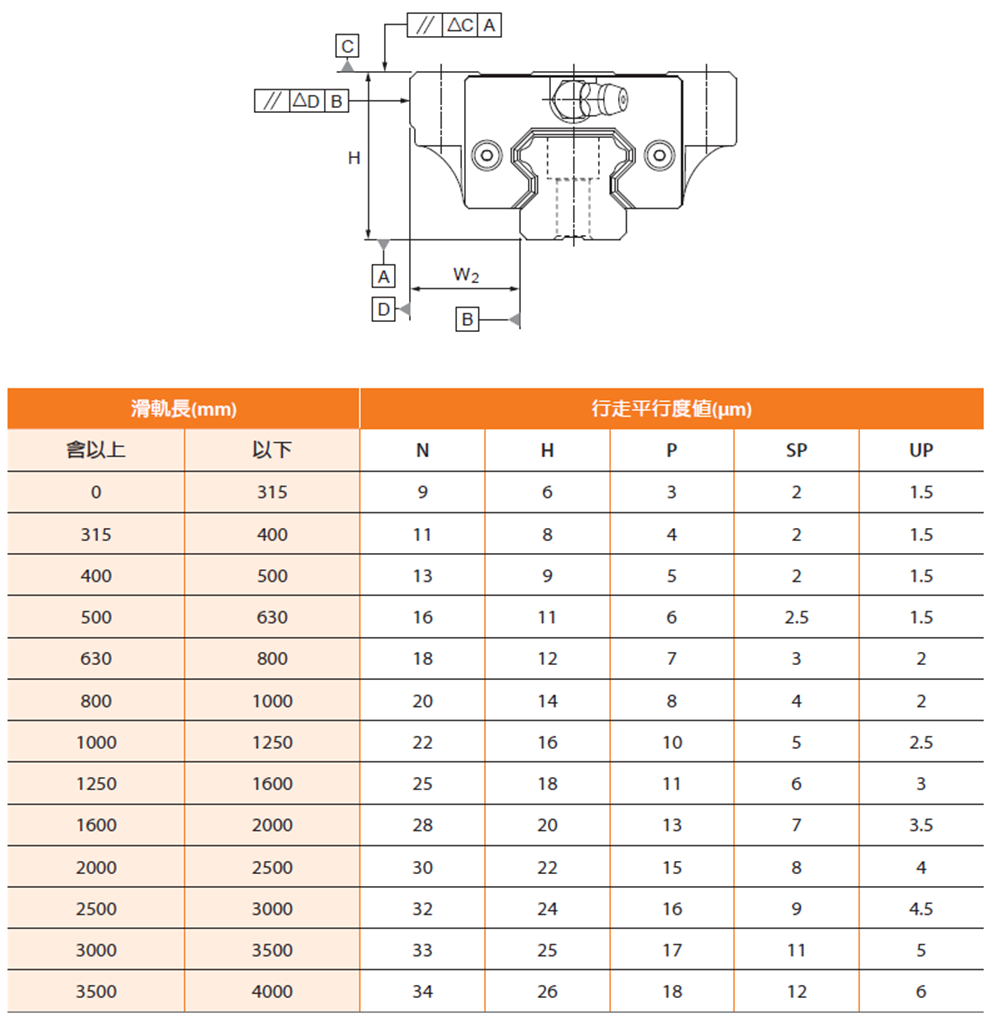

精度等级
预压等级

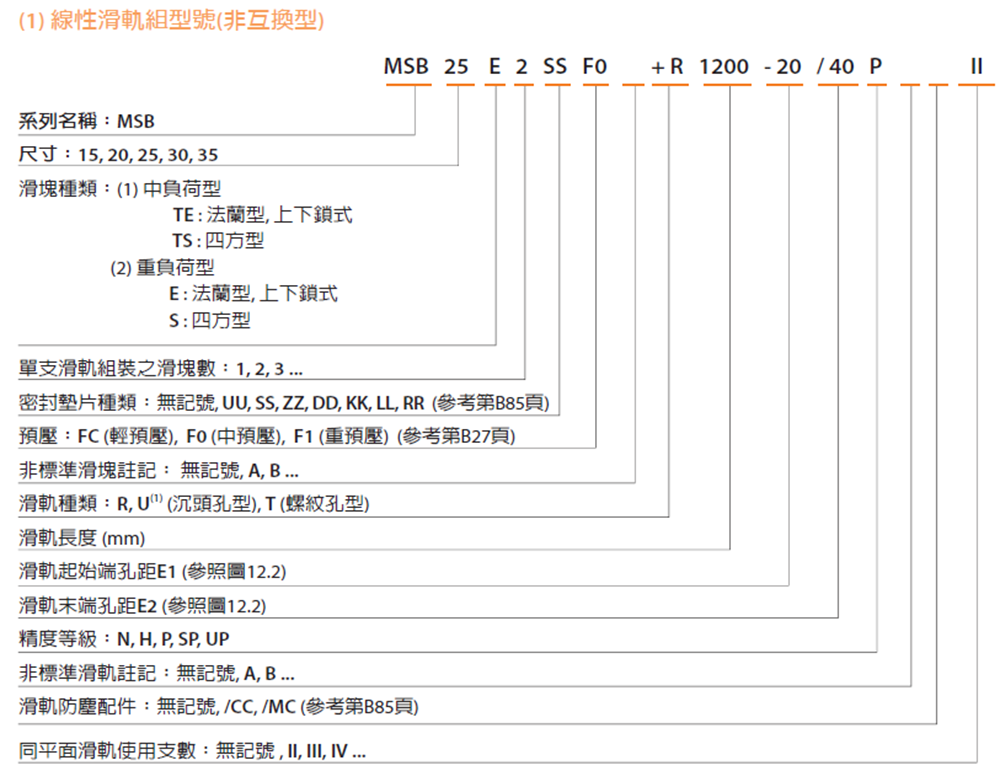

规格型号

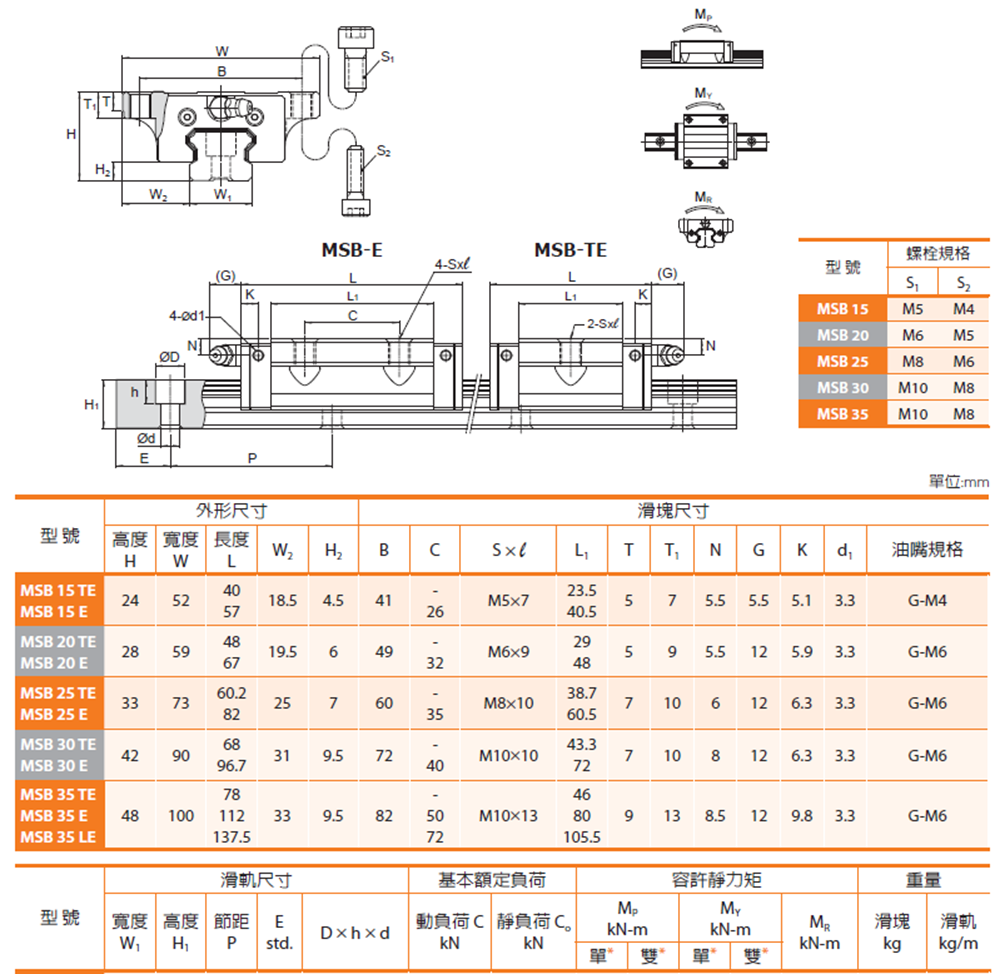

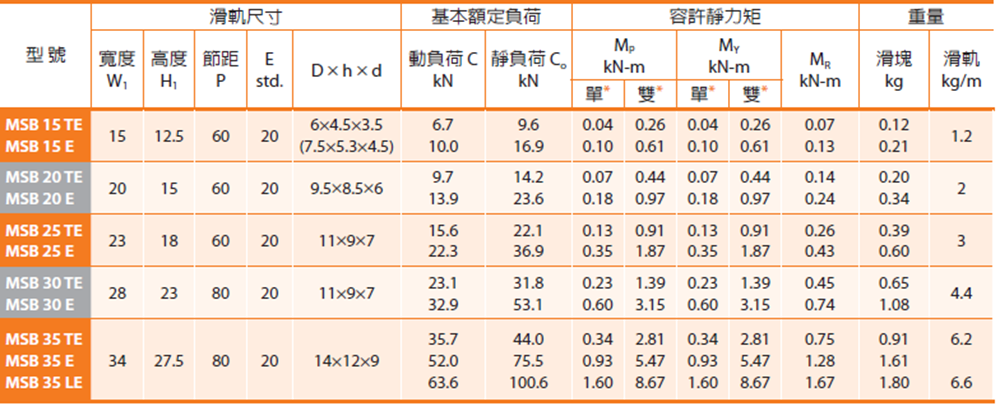

规格尺寸表
