MSC微型导轨

MSC15M

  • 产品品牌:台湾银泰(PMI)
  • 产品型号:MSC15M
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:146 次
  • 在线客服:QQ交谈
  • 电话咨询:13537238390

PDF资料下载PDF资料下载产品介绍/参数

优势特点:台湾PMI滑轨MSC15M属于微型不锈钢系列,安装孔孔距为40,滑块安装孔为25*20,PMI通过简洁而又合理的形状以及稳定的加工保持高精度,从而实现了高可靠性。

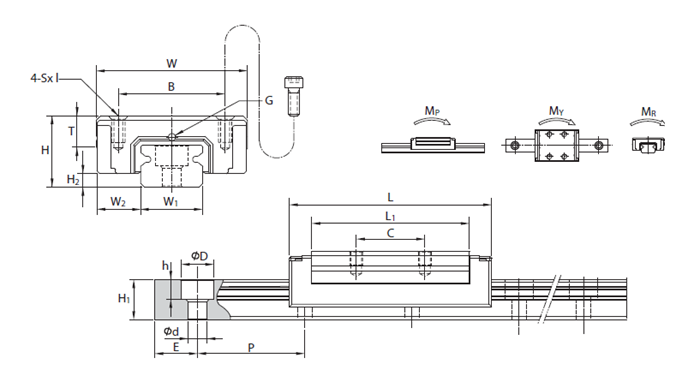

型号 外形尺寸(mm) 滑块尺寸(mm)
高度
H
宽度
W
长度
L
W2 H2 B C s×l L1 T G
MSC15M 16 32 43.5 8.5 4 25 20 M3×4.2 36.1 7 G-M3

型号 导轨尺寸(mm) 基本额定负荷 容许静力矩 重量
宽度
W1
高度
H1
节距
P
E
std.
D×h×d 动负荷C
KN
静负荷Co
KN
Mp
N-m
My
N-m
Mr
N-m

滑块
g
导轨
kg/m
MSC15M 15 9.5 40 15 6×4.5×3.5 4.52 5.70 24.7 132.17 24.7 132.17 44.4 71 1.02



银泰导轨MSC15M的选择方法

     确定直线机床导轨的精度等级。每个厂家在产品出厂时均会标注其精度等级,有的厂家标准比较科学,而有的厂家则不够严谨。一般情况下,等级名称的第一个字母来确定等级,如普通级标N,精密级标P等这种标注方法。

   在选择直线机床导轨还确定其他的参数。
 除了上述所提到的四个主要参数之外,还有一些参数确定,例如,组合高度类型、预压等级等。如果预压等级高,那说明滑块和滑轨之间的间隙小或负间隙,预压等级反而低。关于直线导轨的等级的选择应特别注意,在选购时要注意查看厂家的选型样本,要根据用户的实际需要场合来确定如何选择MSC15M属于微型不锈钢系列,安装孔孔距为40,滑块安装孔为25*20。在这里需要提示的是,预压等级与质量无关,其与滑轨的使用精度成正比,与使用寿命成反比。

  台湾PMI滑轨MSC15M属于微型不锈钢系列,安装孔孔距为40,滑块安装孔为25*20,PMI通过简洁而又合理的形状以及稳定的加工保持高精度,从而实现了高可靠性。
