MSR滚柱导轨

台湾银泰PMI线性滑块MSR55LE

  • 产品品牌:台湾银泰(PMI)
  • 产品型号:MSR55LE
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:418 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:银泰导轨滑块MSR55LE的类型很多,很多顾客可以根据自己的需求在售卖地点购买自己需要的导轨,而且,不同的导轨滑块具有不同的性能,能保证它用在不同的地方起到一定的作用。

滚柱重负荷型MSR55LE系列



PMI银泰MSR系列滚柱型直线导轨由于使用滚柱滚动体取代一般的钢珠滚动体,因此在相同尺寸的直线导轨上可提供更高的刚性与负载能力,特别适用于讲求高精度、高负载与高刚性的设备需求。



【超重负荷】

滚柱型系列MSR直线导轨透过滚柱滚动体与滑块及导轨的线接触受力方式,相较于一般钢珠型直线导轨的点接触模式,在承受相同负载时提供更低的弹性变形量,相同外径条件下提供更高的负载能力,其高刚性、高负载的优良特性,更能满足重负荷加工的高精度应用。



【四方向负荷的优化设计】

透过有限元素法FEM的结构应力分析,优化的四列式滚柱45°接触角与高刚性断面设计,除了提供径向、反径向及横方向四方向更高的负荷能力,并且可利用预压调整增加其刚性,更适合各种安装方式的应用。



MSR导轨安装型式



精度等级



预压等级



规格型号

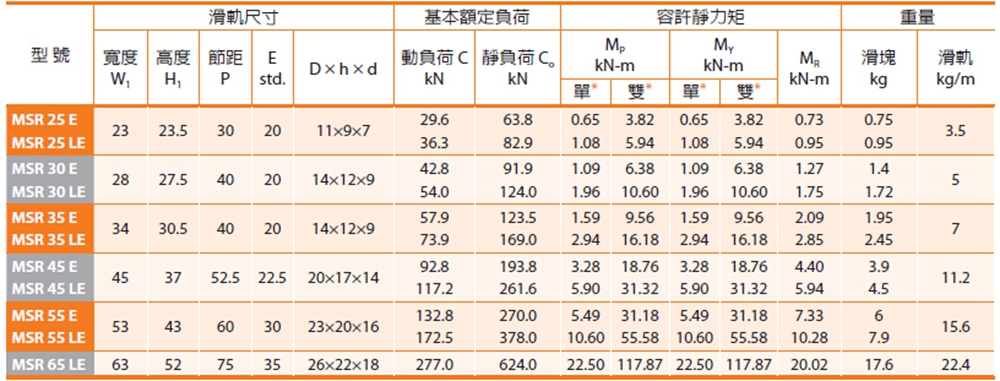

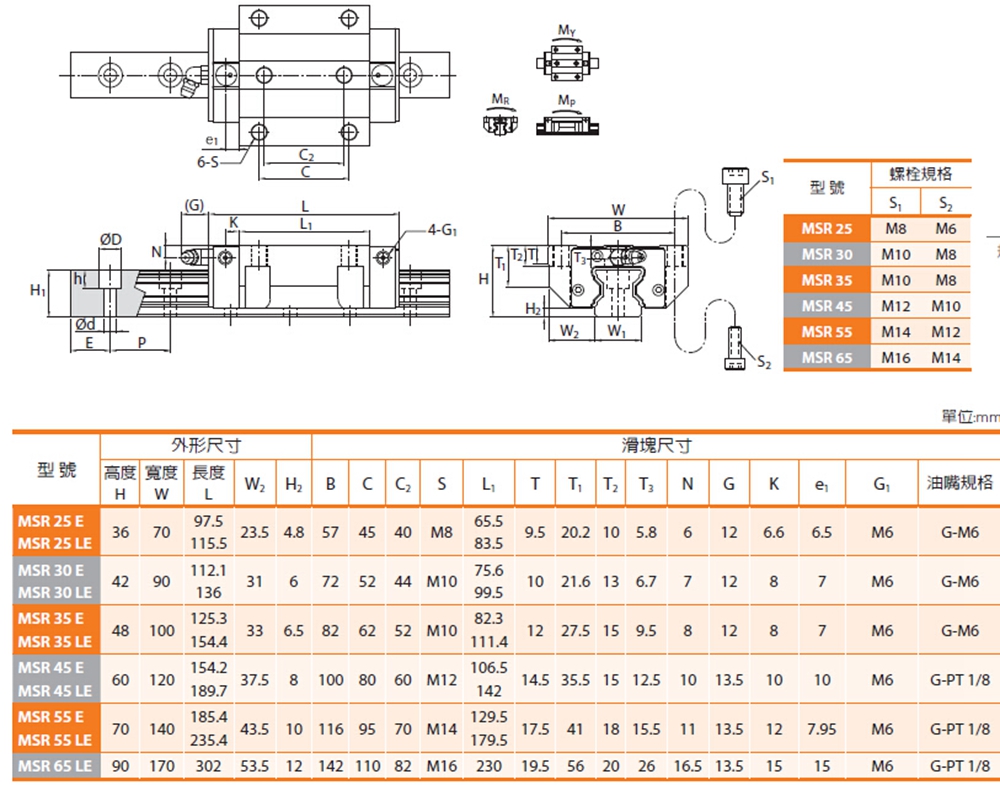

型号尺寸表
