优势特点：银泰直线导轨SME15EB属于滚珠链带型，导轨安装孔孔距为60，滑块安装孔为41*26，透过有限元素法FEM的结构应力分析，优化的四列式滚柱45°接触角与高刚性断面设计，除了提供径向、反径向及横方向四方向更高的负荷能力。

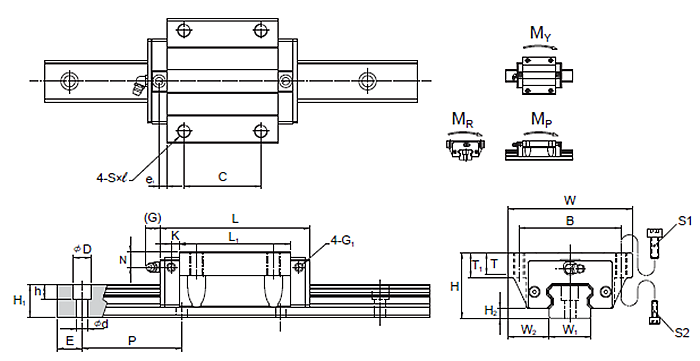

| 型号 | 外形尺寸(mm) | 滑块尺寸(mm) | |||||||||||||||||||||||
|
高度 H |
宽度 W |
长度 L |
W2 | H2 | B | C | S×L | L1 | T | T1 | N | G | K | E1 | G1 | 油嘴规格 | |||||||||
| SME15LEB | 24 | 52 | 79.4 | 18.5 | 3.5 | 41 | 36 | M5×8 | 63 | 5.5 | 8 | 5 | 5.5 | 2.7 | - | M4 | G-M4 | ||||||||
| 型号 | 滑轨尺寸(mm) | 基本额定负荷 | 容许静力矩 | 重量 | ||||||||||
|
宽度 W1 |
高度 H1 |
节距 P |
E std. |
D×h×d |
动负荷C kN |
静负荷Co kN |
Mp kN-m |
My kN-m |
Mr kN-m |
滑块 kg |
导轨 kg/m |
|||
| 单 | 双 | 单 | 双 | |||||||||||
| SME15LEB | 15 | 13 | 60 | 20 | 7.5×5.8×4.5 | 15.4 | 27.5 | 0.25 | 1.15 | 0.25 | 1.15 | 0.21 | 0.27 | 1.4 |
银泰直线导轨优先选择产品类型而不是品牌
银泰直线导轨SME15LEB的市场需求加大，数控机床的新品频出。以下为大家讲解如何选择直线导轨。
1.银泰直线导轨SME15LEB优先性能而不是价格
满足设计要求应是用户首先考虑的目标，然后找到恰当的供应商获得相对低价才是正途。机械产品特别是零部件行业极少有暴利情况，除高端品牌外如果忽略渠道因素你基本可以认为价高质优。
2.优先选择产品类型而不是品牌
作为用户，自豪于忠于某个品牌是愚蠢的，在适当的时候适当的场合选用不同品牌的产品十分必要。
3.优先考虑标准型号而非特殊型号
每个厂家的样本都会在同一个产品下列举很多规格，但实际上可能大部分都不生产或供货期很长，所以，非必要不要选用非常规规格，以避免在订货、交货期、维修等环节造成困扰。
4.优先考虑该品牌的持续供货能力而非单规格或单个订单
不要轻信任何厂家的打折促销，导轨不是酱油，没有酿造和勾兑的成本区别。
5、在确定型号前先询问供应商
不要过于相信厂家样本，如果你仔细找一找，大概会在封底或封3最下边的某处看到这样的文字：“……本型录中所有参数仅供参考，我们会尽量使其正确但不能承诺完全无误。同时本保留未经预告便可更改产品参数的所有权利”，什么意思？你照这个样本买的东西可能和样本上的不一样，并且人家还可以不负法律责任。当然一般出现这样的问题人家会给你换，但耽误的时间是用户的。所以在选型时就和供应商及时沟通是必要的。
银泰直线导轨SME15EB属于滚珠链带型，导轨安装孔孔距为60，滑块安装孔为41*26，透过有限元素法FEM的结构应力分析，优化的四列式滚柱45°接触角与高刚性断面设计，除了提供径向、反径向及横方向四方向更高的负荷能力。
