SMR链带导轨

SMR25E

  • 产品品牌:台湾银泰(PMI)
  • 产品型号:SMR25E
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:221 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:台湾银泰导轨SMR25E属于滚柱重负荷型,导轨安装孔孔距为30,滑块安装孔为57*45实现了静音、高速及小型化。面对从搬运领域到机床的各种需求,努力满足静音要求。

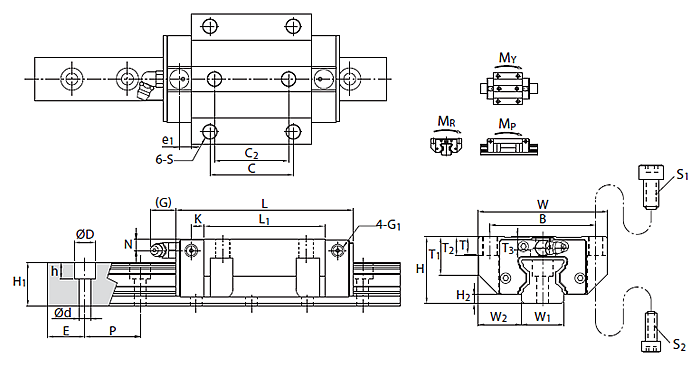

型号 外形尺寸(mm) 滑块尺寸(mm)
高度
H
宽度
W
长度
L
W2 H2 B C C2 S L1 T T1 T2 T3 N G K E1 G1 油嘴规格
SMR25E 36 70 97.5 23.5 4.8 57 45 40 M8 65.5 9.5 20.2 10 5.8 6 12 6.6 6.5 M6 G-M6

型号 滑轨尺寸(mm) 基本额定负荷 容许静力矩 重量
宽度
W1
高度
H1
节距
P
E
std.
D×h×d 动负荷C
kN
静负荷Co
kN
Mp
kN-m
My
kN-m
Mr
kN-m
滑块
kg
导轨
kg/m
SMR25E 23 23.5 30 20 11×9×7 27.4 57.4 0.63 3.63 0.63 3.63 0.66 0.75 3.5



滑动导轨SMR25E

     滑动导轨SMR25E具有结构简单、制造方便、刚度好、抗振性高等优点,在数控机床上应用广泛。但对于金属对金属形式的导轨,静摩擦系数大,动摩擦系数随速度变化而变化,在低速时易产生爬行现象。可通过选用合适的导轨材料、热处理方法、提高导轨的耐磨性,改善摩擦特性。例如,可采用优质铸铁、耐磨铸铁和镶淬火钢导轨,采用导轨表面滚压强化、表面淬硬、镀铬、镀钼等方法提高导轨的耐磨性能。目前多数使用金属对塑料型式的导轨,称为贴塑导轨。

    贴塑滑动导轨SMR25E的塑料化学成分稳定、摩擦系数小、耐磨性好、耐腐蚀性强、吸振性好、密度小、加工成形简单,能在任何液体或无润滑条件下工作。其缺点是耐热性差、热导率低、线膨胀系数比金属大、在外力作用下易产生变形。刚性差。吸湿性大、影响尺寸稳定性。

    低速运动平稳性应使导轨的摩擦阻力小,运动轻便,低速运动时无爬行现象。

       台湾银泰导轨SMR25E属于滚柱重负荷型,导轨安装孔孔距为30,滑块安装孔为57*45实现了静音、高速及小型化。面对从搬运领域到机床的各种需求,努力满足静音要求。
