优势特点：台湾银泰导轨SMR35E属于滚柱重负荷型，导轨安装孔孔距为40，滑块安装孔为82*52，通过马达及对速度的要求来确定导轨导程。

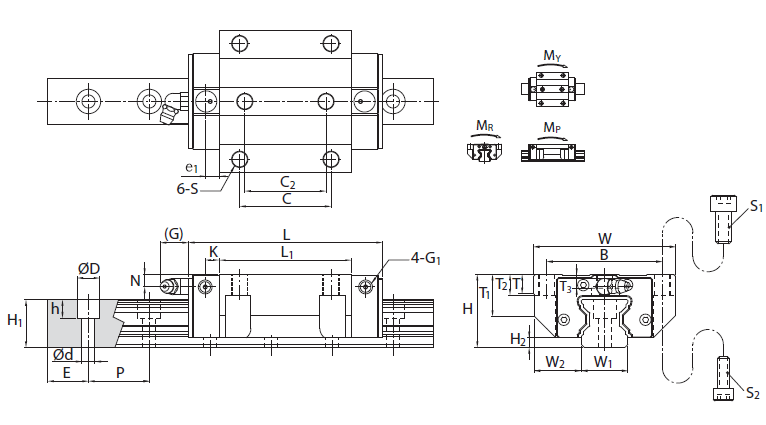

| 型号 | 外形尺寸(mm) | 滑块尺寸(mm) | ||||||||||||||||||||||||
|
高度 H |
宽度 W |
长度 L |
W2 | H2 | B | C | C2 | S | L1 | T | T1 | T2 | T3 | N | G | K | E1 | G1 | 油嘴规格 | |||||||
| SMR35E | 48 | 100 | 125.3 | 33 | 6.5 | 82 | 62 | 52 | M10 | 82.3 | 12 | 27.5 | 15 | 9.5 | 8 | 12 | 8 | 7 | M6 | G-M6 | ||||||
| 型号 | 滑轨尺寸(mm) | 基本额定负荷 | 容许静力矩 | 重量 | ||||||||||
|
宽度 W1 |
高度 H1 |
节距 P |
E std. |
D×h×d |
动负荷C kN |
静负荷Co kN |
Mp kN-m |
My kN-m |
Mr kN-m |
滑块 kg |
导轨 kg/m |
|||
| 单 | 双 | 单 | 双 | |||||||||||
| SMR35E | 34 | 30.5 | 40 | 20 | 14×12×9 | 55.6 | 117.0 | 1.63 | 9.59 | 1.63 | 9.59 | 1.98 | 1.95 | 7 |
银泰直线导轨SMR35E的选择方法攻略
直线导轨SMR35E的精度有运动精度和综合精度之分。运动精度是指滑块的顶面中心对导轨的基准底面的平行度。直线导轨上有超过两个以上的导轨，首尾两个滑块导轨均需要检验。机床导轨的类别有多种，那么，其中的直线机床导轨的选择方法是什么呢?这其中又要注意哪些事项呢?现在我们就来详细的分析一下吧!
第一、在选择直线导轨时应注意轨宽，即注意滑轨的宽度，这是决定着可以承受的负载大小的关键因素。
第二、要确定轨长，这里是指轨的总长，并不是指行程。如果增加了防护罩，那加上两端的防护罩的压缩长度。接下来要确定的就是直线机床导轨的滑块的类型和数量。常的用于的机床导轨的滑块有两种，即法兰型和方形。法兰型的高度低一点且宽一点，安装孔贯穿于螺纹孔，后者高窄一点，安装孔是螺纹盲孔。两种不同类型的滑块均有短型、标准型和加长型三种。那么，如何确定滑块的数量呢?业内人士表示，这需要根据用户的计算来确定，在这里推荐的原则是，滑动的数量应少到可以承载，而多到可以安装。滑块的类型、数量、宽度是构成滑块负载的三要素。
台湾银泰导轨SMR35E属于滚柱重负荷型，导轨安装孔孔距为40，滑块安装孔为82*52，通过马达及对速度的要求来确定导轨导程。
台湾银泰导轨SMR35E属于滚柱重负荷型，导轨安装孔孔距为40，滑块安装孔为82*52，通过马达及对速度的要求来确定导轨导程。
