KM33线性模组(轻载型)

  • 产品品牌:台湾银泰(PMI)
  • 产品型号:KM33
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:167 次
  • 在线客服:QQ交谈
  • 电话咨询:13537238390

PDF资料下载PDF资料下载产品介绍/参数

优势特点:台湾银泰PMI线性模组KM33轻载型能给这个行业的设备带来便利的点有:单体运动速度快、重复定位精度高、本体质量轻、占设备空间小、寿命长。

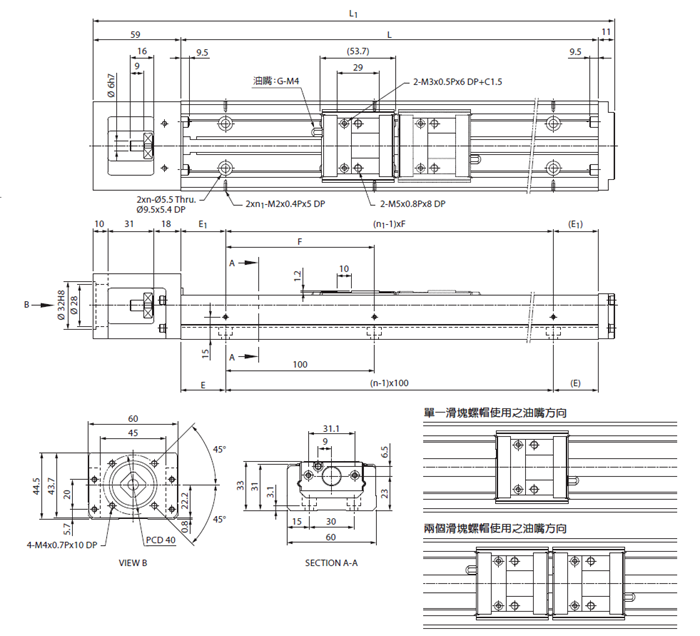

KM33标准型(C、D型)
轨道长度
L
总长度
L1
最大行程范围 E n E1 N1 F 重量(kg)
C型 D型 C型 D型
150 220 78.8 26.6 25 2 25 2 100 1.57 1.8
200 270 128.8 76.6 50 2 50 2 100 1.86 2.09
300 370 228.8 176.6 50 3 50 2 200 2.45 2.68
400 470 328.8 276.6 50 4 100 2 200 3.05 3.28
500 570 428.8 376.6 50 5 50 3 200 3.73 3.96
600 670 528.8 476.6 50 6 100 3 200 4.34 4.57

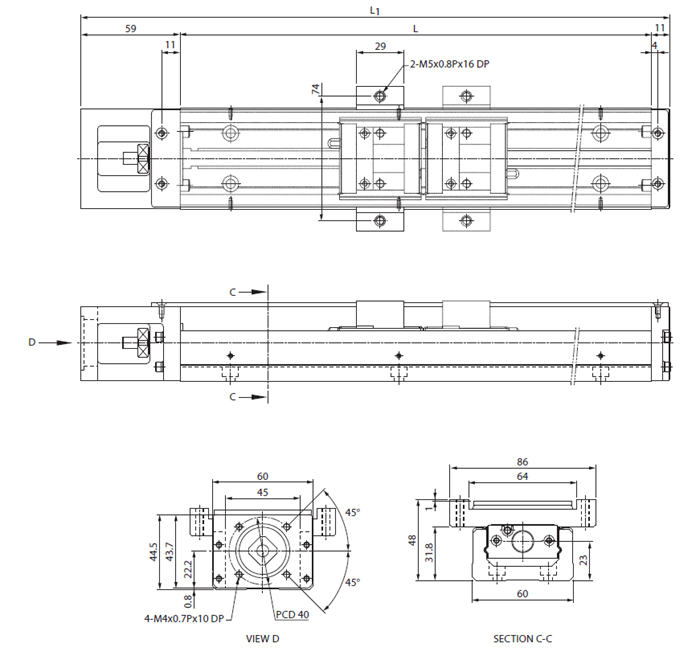

KM33防护盖型(C、D型)

轨道长度
L
总长度
L1
最大行程范围 重量
C型 D型 C型 D型
150 220 78.8 26.6 1.68 1.93
200 270 128.8 76.6 1.99 2.24
300 370 228.8 176.6 2.62 2.87
400 470 328.8 276.6 3.26 3.51
500 570 428.8 376.6 3.99 4.24
600 670 528.8 476.6 4.64 4.89


 银泰KM模组特点:

    四方向等负荷;

    U型轨的钢珠滚动面采用2列歌德式圆弧及45°接触角的设计,提供四方向的负荷能力,银泰KM模组可适用於任何安装方位。

    省空间;

    将线性导轨之滑块与滚珠丝杆之螺帽结合成一体之滑块螺帽,可使银泰KM模组达到最佳的空间利用。

    高刚性;

    经由FEM的最佳化U型轨断面设计,银泰KM模组在轻量化与高刚性之间达到最佳平衡。

    高精度;

    银泰KM模组的2列歌德圆弧式设计及稳定的制程技术,可将变动负荷引起的变形控制在最小,提供银泰KM模组稳定顺畅之运作,达到高精度进给之需求。

   台湾PMI线性模组KM33轻载型能给这个行业的设备带来便利的点有:单体运动速度快、重复定位精度高、本体质量轻、占设备空间小、寿命长。台湾银泰线性模组KM33运用的范围一直在扩大,跑向全世界。在我们国家跑的速度更快,近几年,直线模组的开发更是快,尤其在深圳,做的很多,而且质量也不错,深受设备制造商的青睐。
