优势特点：丝杆支撑座的优点：装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承，能获得高刚性、高精度的稳定的回转性能。
丝杆支撑座是考虑了安装周围空间的、小体积的设计。同时，装入了经过调整预压的轴承，交货后就可直接进行装配，既降低了装配工时，又可提高装配精度。
（1）最佳轴承的采用
考虑到与滚珠螺杆在刚性上的均衡，使用高刚性低扭矩的角接触球轴承（接触角30°、自由组合）。同时，这种轴承接触角是45°，球径小、球数多，是具有高刚性、高精度的超小型角接触球轴承，能获得稳定的回转性能。
（2）丝杠固定座的形状

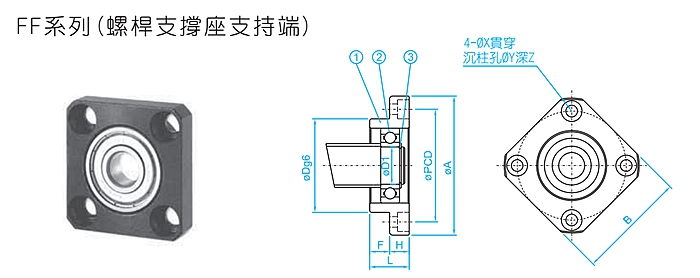

TBI丝杆支撑座单元有角型和圆型系列，可根据用途选择。
（3）小型且安装简便
丝杠固定座是考虑了安装周围空间的、小体积的设计。同时，装入了经过调整预压的轴承，交货后就可直接进行装配，既降低了装配工时，又可提高装配精度。

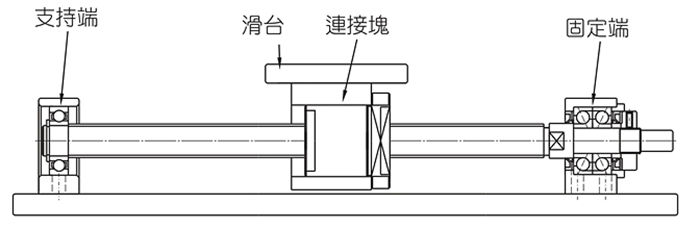

1.滚珠丝杆与定位滑台的台面稍微固定。
2.将固定端与丝杆尾端轴承组合。
3.确认滑台导引面与滚珠丝杆之间的平行度，将固定端与支持段锁紧固定。
4.将滑台推至行程两端，以确保滚珠丝杆的顺畅性，再将丝杆与滑台锁紧固定。

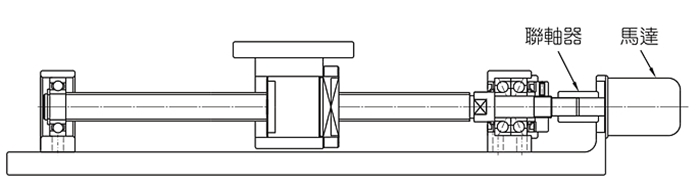

1.马达座的确实连接
2.马达座及滚珠丝杆与联轴器的安装。
3.安装后的马达连转测试。

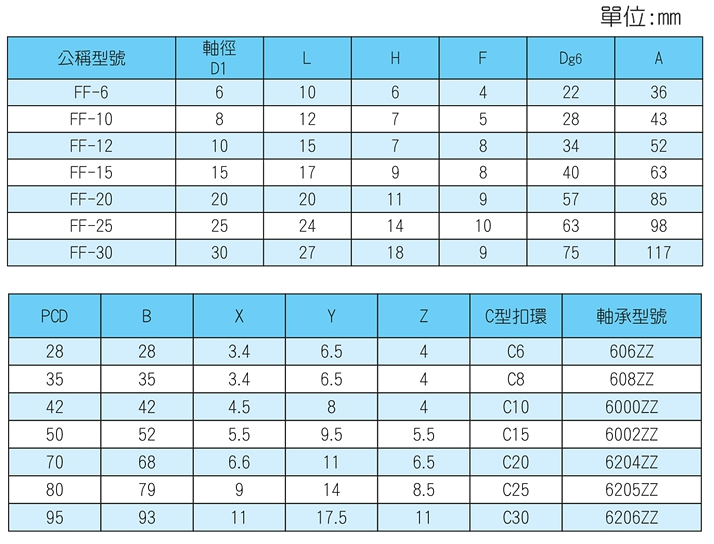

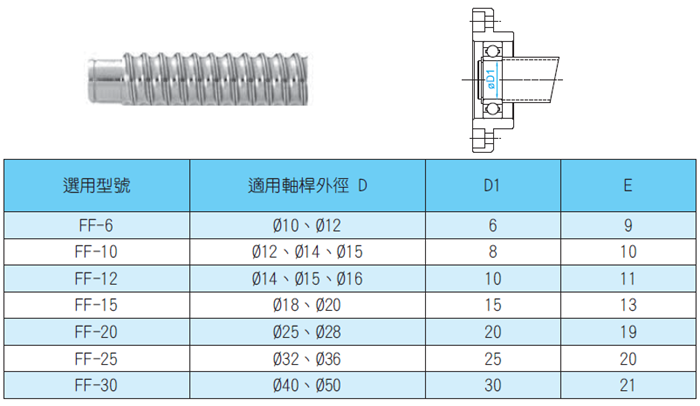

FF6 F10 FF12 FF15 FF20 FF25 FF30
1.滚珠丝杆与定位滑台的台面稍微固定。
2.将固定端与丝杆尾端轴承组合。
3.确认滑台导引面与滚珠丝杆之间的平行度，将固定端与支持段锁紧固定。
4.将滑台推至行程两端，以确保滚珠丝杆的顺畅性，再将丝杆与滑台锁紧固定。
1.马达座的确实连接
2.马达座及滚珠丝杆与联轴器的安装。
3.安装后的马达连转测试。
FF6 F10 FF12 FF15 FF20 FF25 FF30
