PMI滚珠丝杆

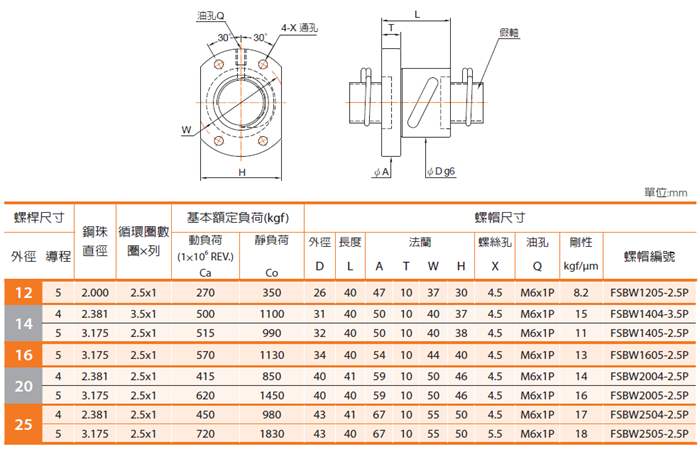

PMI滚珠丝杆FSBW系列

产品介绍/参数

优势特点:PMI滚珠丝杆FSBW系列滚珠丝杠螺旋副组成由丝杠、螺母、滚珠、滚珠循环返回装置(反向器)四部分组成。 滚珠丝杠螺旋副是一种新型螺旋传动机构。




1.滚珠丝杠的设计程序

   滚珠丝杠的设计程序也可以用来作为选择其他丝杠的通用选择程序。许多滚珠丝杠生产商都利用计算机程序以帮助设计工程师选择正确的滚珠丝杠类型。

2.滚珠丝杆的精度

   影响定位精度的误差因素主要有导程精度、轴向间隙、螺杆的轴向刚度等。其他重要因素还有因发热引起的热变形,因导向系统引起的运动姿态变化等。选择滚珠丝杠时还应该考虑到的因素有:滚珠的圆度与尺寸一致性;预加载荷;循环路径的入口与出口的设计;安装精度;热膨胀的机械补偿等。

   通常来说,制造球体比较容易,而且精度很高,问题主要存在于螺纹以及其他的非球体因素。
