MSA重载导轨

台湾PMI导轨MSA系列重负荷型

  • 产品品牌:台湾银泰(PMI)
  • 产品型号:MSA系列导轨
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:250 次
  • 在线客服:QQ交谈
  • 电话咨询:13537238390

PDF资料下载PDF资料下载产品介绍/参数

优势特点:银泰PMI直线导轨MSA系列优点;1高定位精度重现佳。2行走顺畅。3低噪音,适合高速化应用。4具互换特性。5符合国际标准。

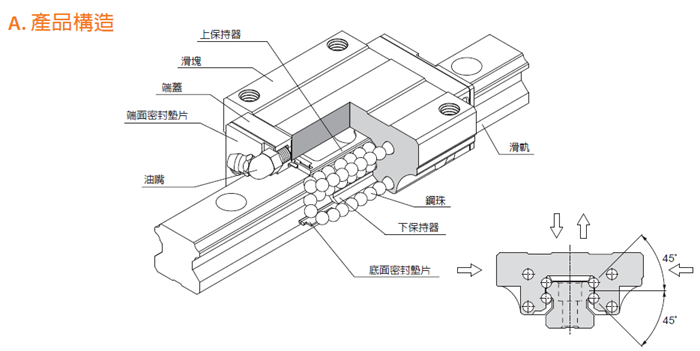

PMI银泰MSA系列直线导轨采用4列圆弧接触式及45°接触角的钢珠列设计,提供径向、反径向及横方向四方向的相同额定负荷能力,无论X、Y、Z等轴的各种安装方式都可以使用,并且可在维持低摩擦阻力情况下均匀的施以预压,增强四个受力方向的刚性,特别适合高精度与高负荷的运动方式。


专利的润滑油路设计,能够均匀的将润滑油脂注入每个循环回路,无论各种安装方式都可以获得最佳的润滑效果,并且提升整体的行走顺畅度与使用寿命,实现高精度、高可靠度及平滑稳定的直线运动需求。


【高刚性,四方向等负荷设计】

滑块的高刚性断面设计与4列钢珠45°圆弧接触角的设计,除了提供径向、反径向及横方向四方向的相同额定负荷能力,并且能够施加足够的预压增强其刚性,适合各种安装方式的应用。

【行走顺畅度佳,低噪音】

简单圆滑的钢珠回流路径设计,并采用耐冲击的强化合成树脂之钢珠循环配件,运转顺畅度佳,噪音度低。

【具自动调心能力】

正面组合(DF组合) 的圆弧沟槽设计,使其具有自动调心的能力,即使给于预压也能够吸收安装误差,并维持平滑稳定、高精度的直线运动。

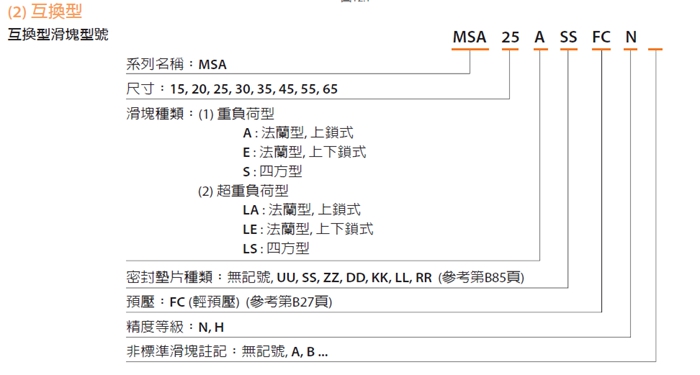

【具互换之特性】

在严密的制造精度管控下,尺寸能够维持在稳定的公差内,所以对于互换型直线导轨,组装时可将滑块任意配装在同型号的导轨上,并且保持其相同的顺畅度、预压及精度,组装与维修最容易。

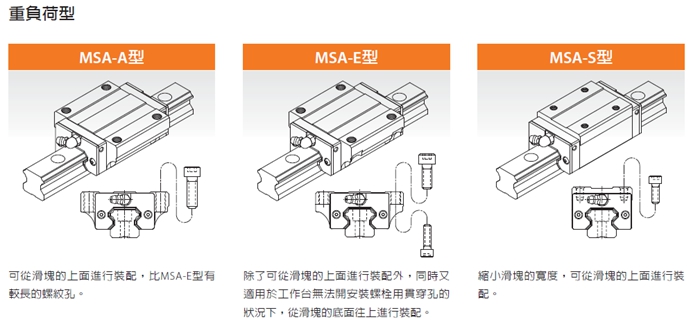

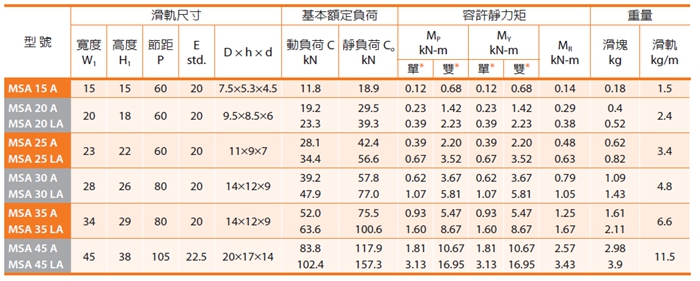

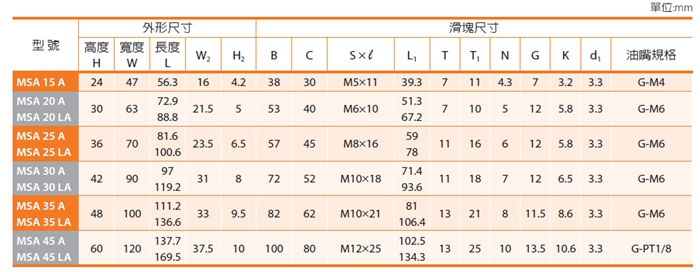

MSA15A MSA20A MSA20LA MSA25A MSA25LA MSA30A MSA30LA MSA35A MSA35LA MSA45A MSA45LA

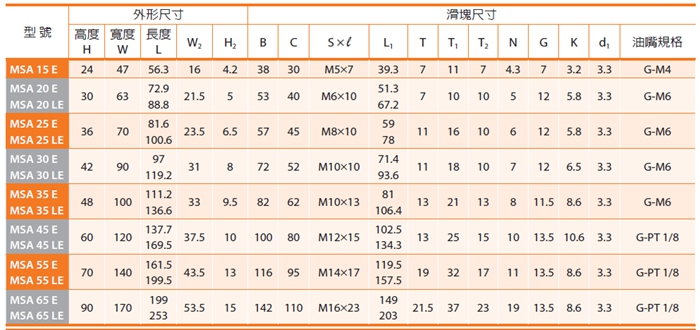

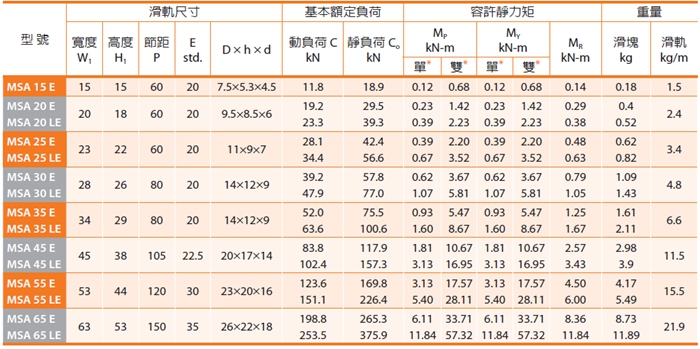

MSA15E MSA20E MSA20LE MSA25E MSA25LE MSA30E MSA30LE MSA35E MSA35LE MSA45E MSA45LE MSA55E MSA55LE MSA65E MSA65LE

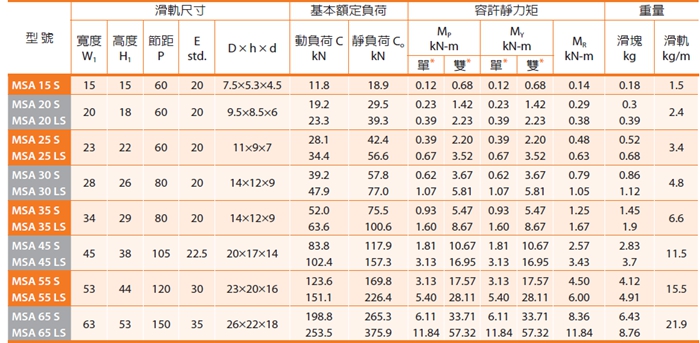

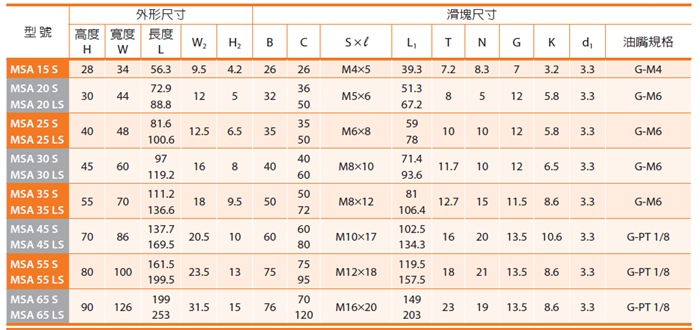

MSA15S MSA20S MSA20LS MSA25S MSA25LS MSA30S MSA30LS MSA35S MSA35LS MSA45S MSA45LS MSA55S MSA55LS MSA65S MSA65LS
