MSB轻载导轨

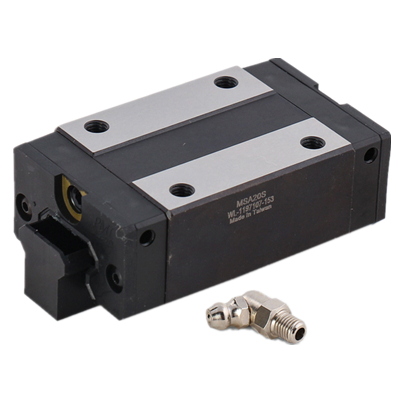

台湾PMI银泰线性导轨MSB20TE

  • 产品品牌:台湾银泰(PMI)
  • 产品型号:MSB20TE
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:89 次
  • 在线客服:QQ交谈
  • 电话咨询:13537238390

产品介绍/参数

优势特点:银泰直线导轨MSB20TE可以理解为是一种滚动导引,是由钢珠在滑块跟导轨之间无限滚动循环, 从而使负载平台沿着导轨轻易的高精度线性运动,并将摩擦系数降至平常传统滑动导引的五十分之一,能轻易地达到很高的定位精度。

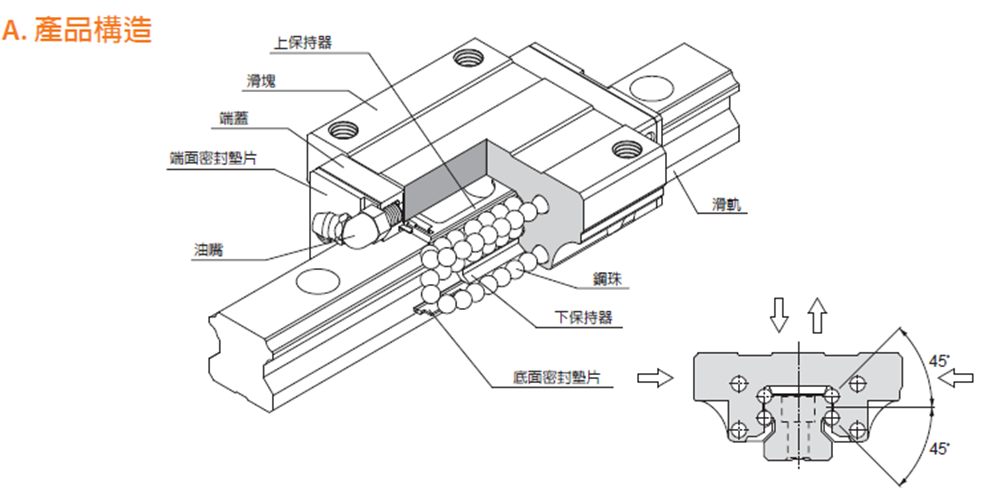

银泰直线导轨MSB20TE特点:
【适当的摩擦力】
通过将4点接触和2点接触均衡地组合,以恰当的预压确保刚性,实现了适当的摩擦力。

【四方向均等负载型】
由于将接触角设为45°,以4列可承受上下左右任意方向的负载,具有相等的刚性、负载能力,所以可称为均衡性良好的设计。

【冲击负载】
因总是以4列承受来自上下左右任意方向的负载,设计为比其他直线导轨承受负载列数多、抗冲击负载能力强的结构。

【自动调芯性(水平方向)强】
与称作旋转轴承的DF组合同样,接触线在内侧力距刚性变小,所以调芯性增强。由此,增加了对安装误差的吸收能力。

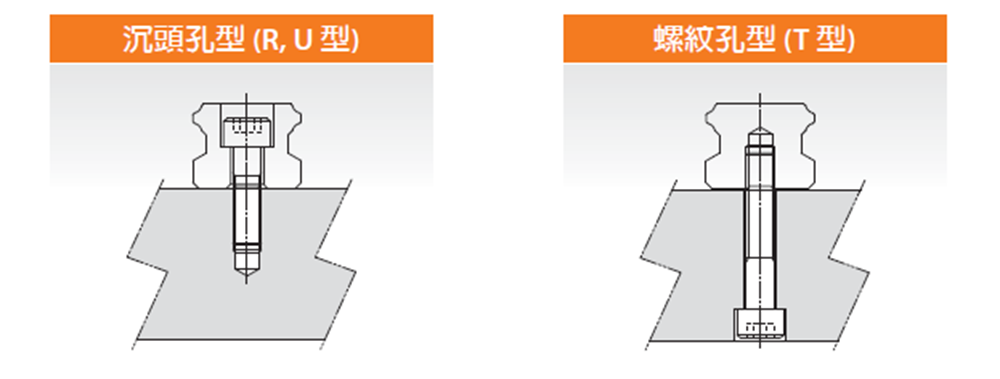

MSB导轨安装型式

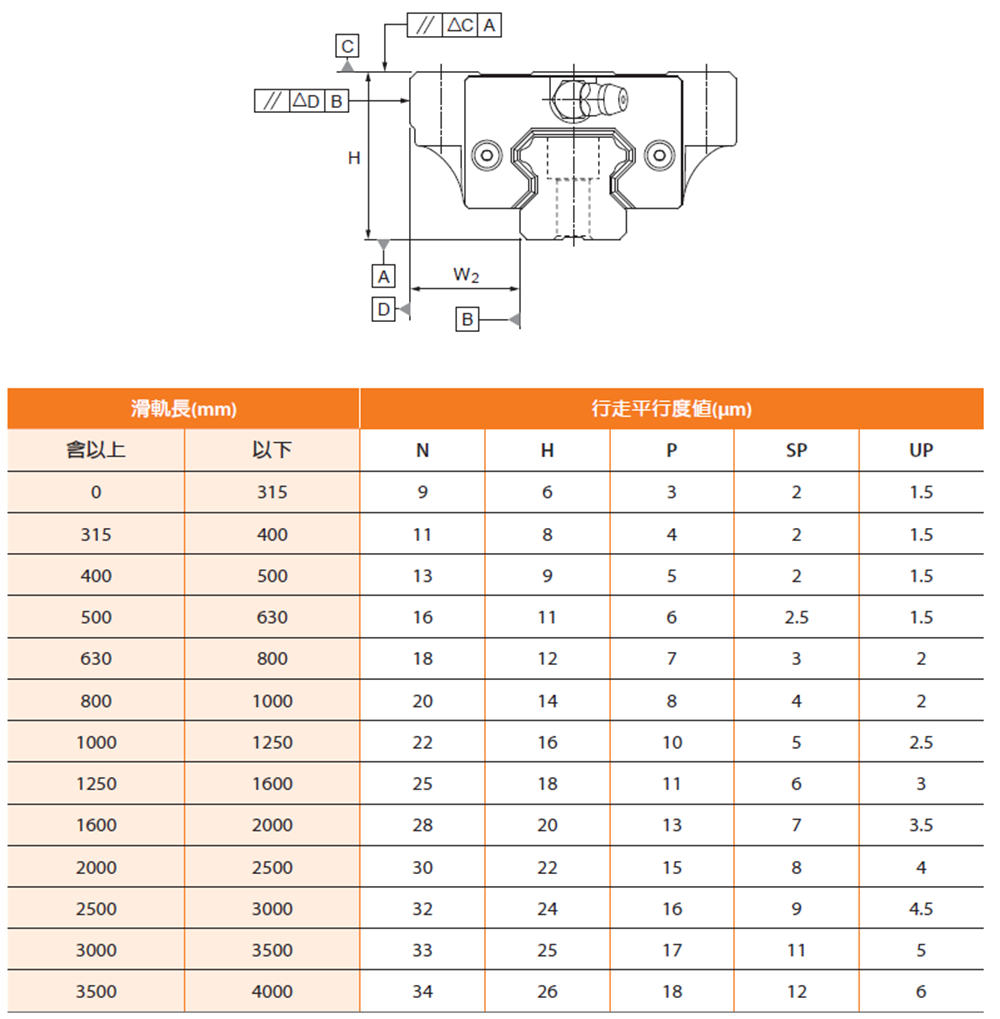

精度等级

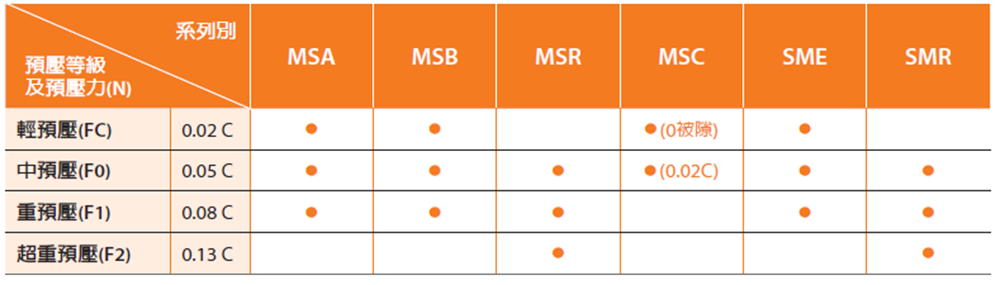

预压等级

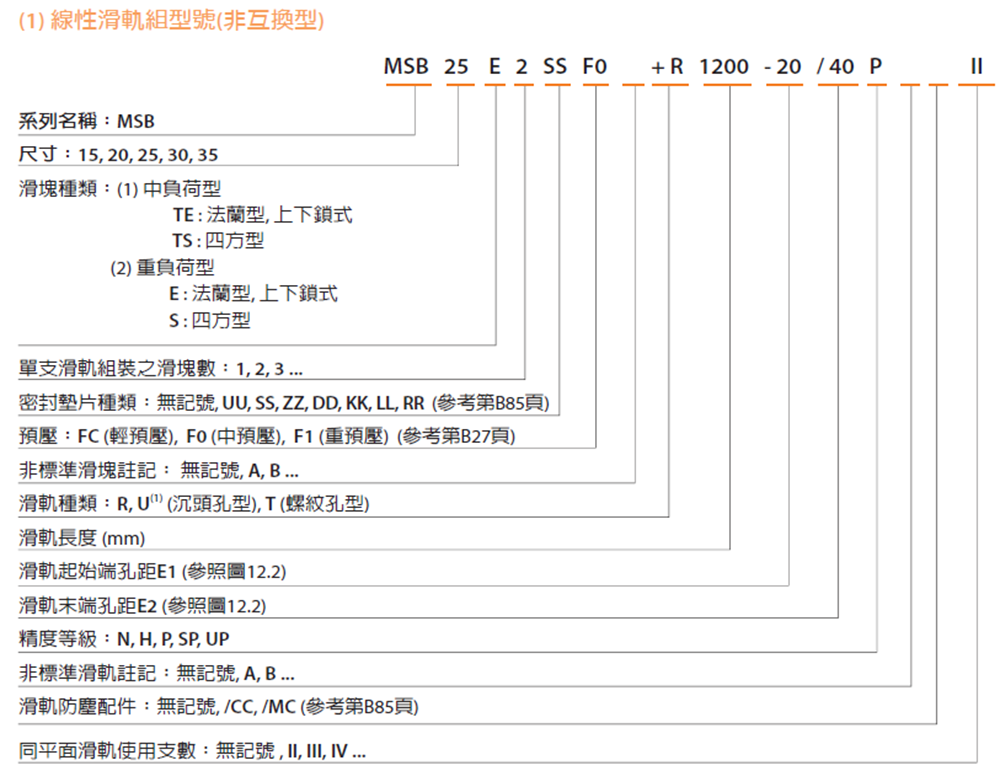

规格型号

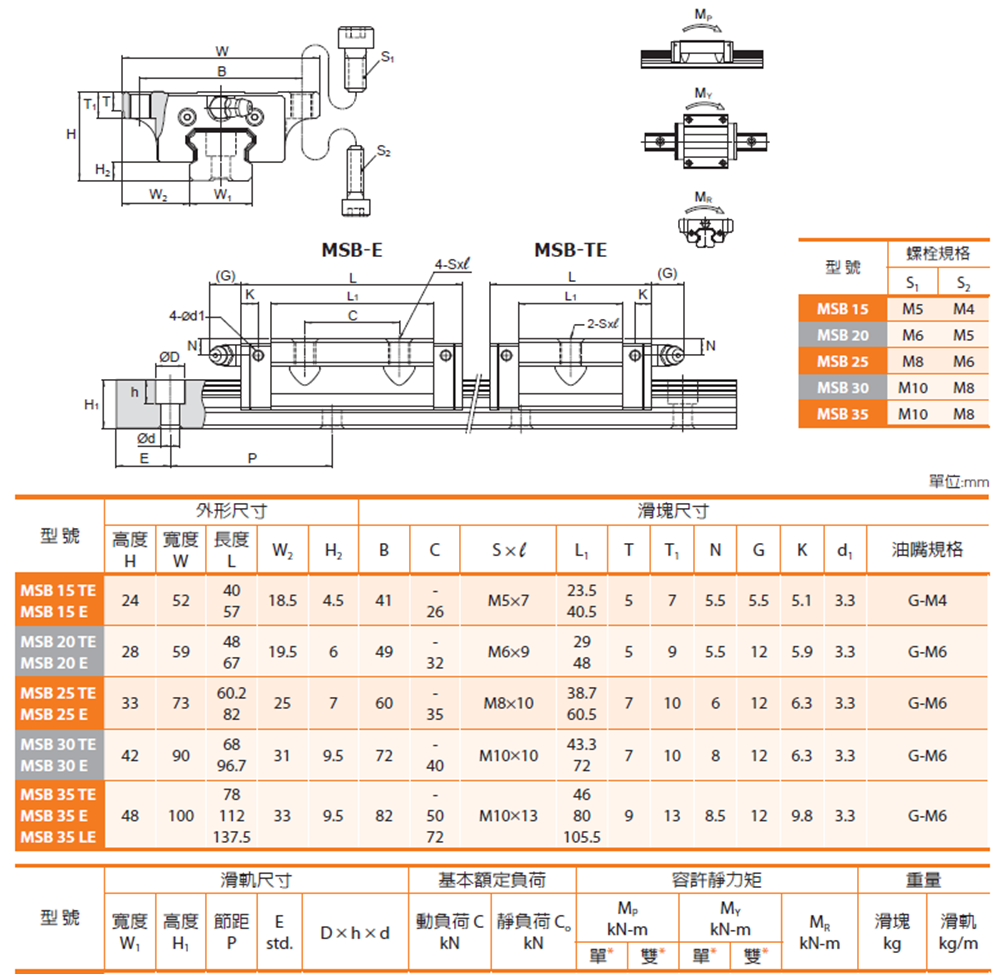

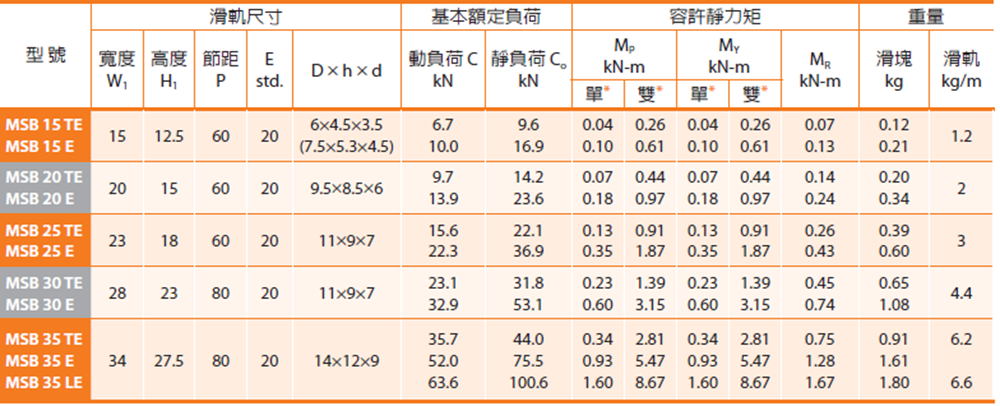

型号尺寸表
