优势特点:银泰直线导轨MSB30E的运动平稳性是指导轨在低速运动或微量移动时不出现爬行现象的性能。平稳性与导轨结构、材料的匹配、润滑状况、润滑剂性质及导轨运动之传动系统的刚度等因素有关。
银泰直线导轨MSB30E特点:
【所有方向皆具有高刚性】

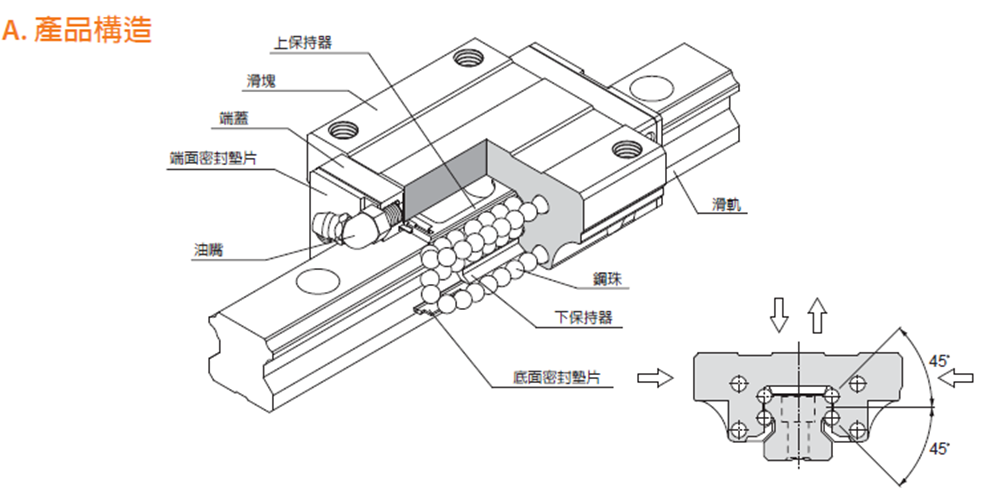

运用四列式圆弧沟槽,配合四列钢珠等45度之接触角度,让钢珠达到理想的两点接触构造,能承受来自上下和左右方向的负荷;在必要时更可施加预压以提高刚性。
【具自动调心能力】
来自圆弧沟槽的DF(45°-45°)组合,在安装的时候,藉由钢珠的弹性变形及接触点的转移,即使安装面多少有些偏差,也能被HG滑块内部吸收,产生自动调心能力之效果而而得到高精度稳定的平滑运动。
【高刚性型】
因钢球的配置是采用具有良好平衡性的4列排列,所以能施加充分的预压,并且容易地提升4个方向的刚性。
【具有互换性】
由于对生产制造精度严格管控,直线导轨尺寸能维持在一定的水平内,且滑块有保持器的设计以防止钢珠脱落,因此部份系列精度具可互换性,客户可依需要订购导轨或滑块,亦可分开储存导轨及滑块,以减少储存空间。

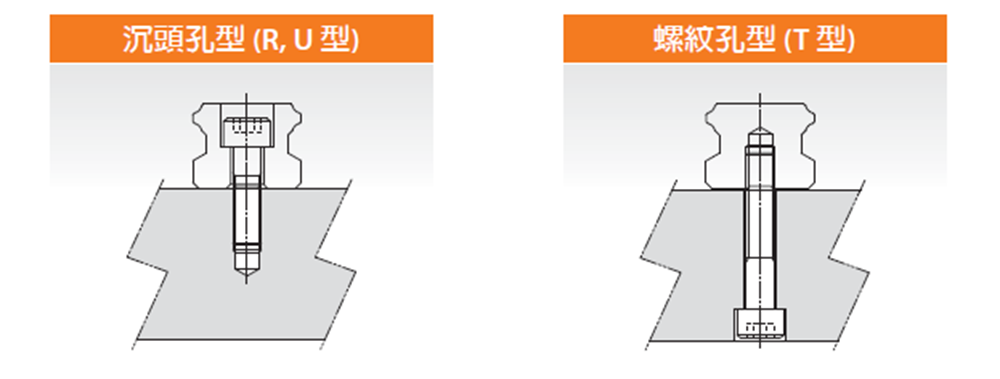

MSB导轨安装型式

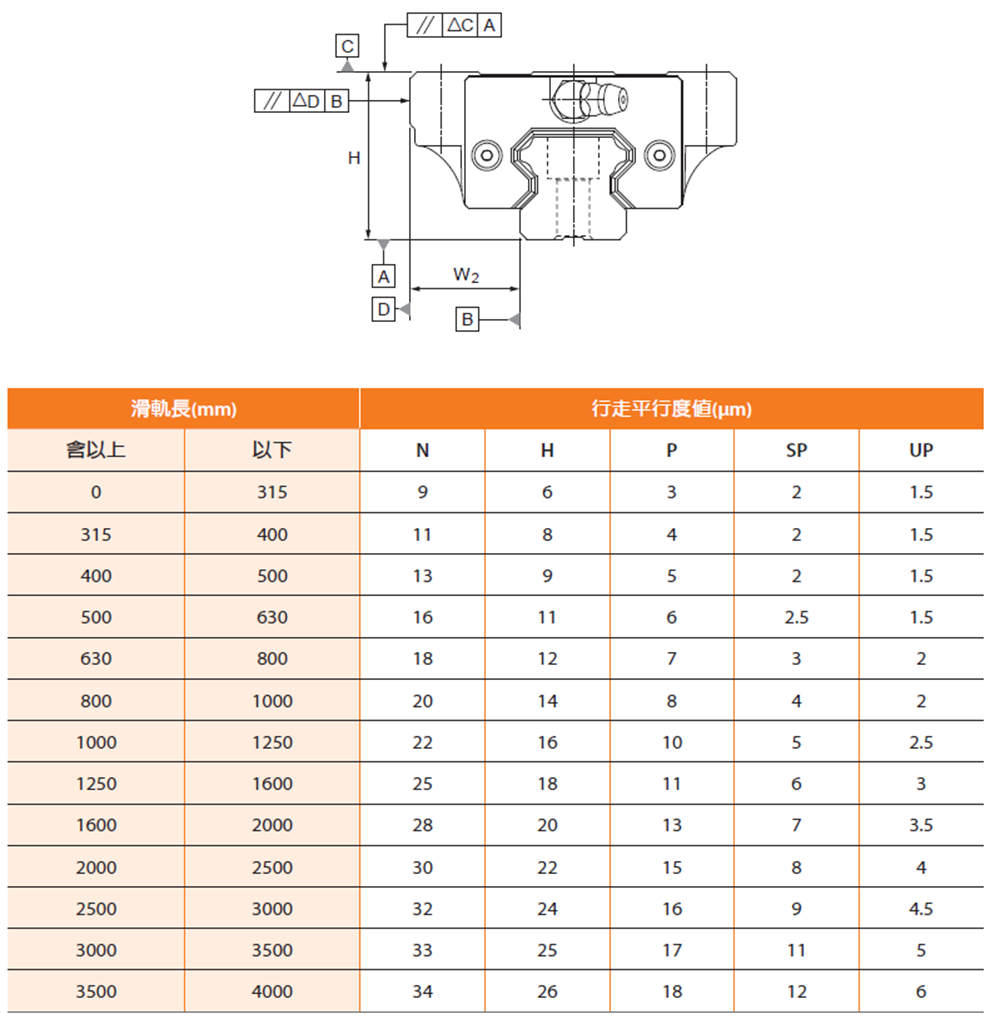

精度等级

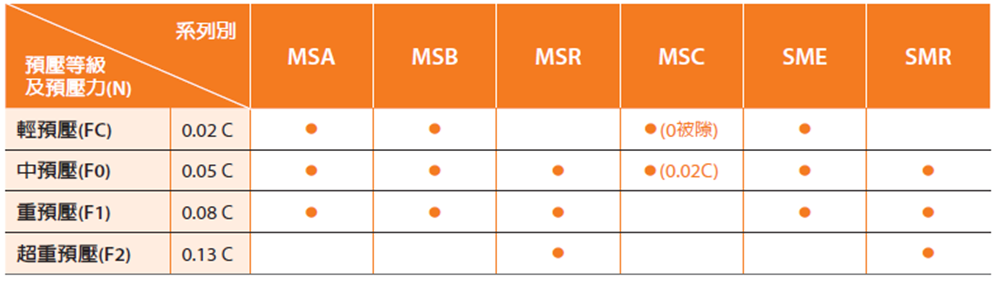

预压等级

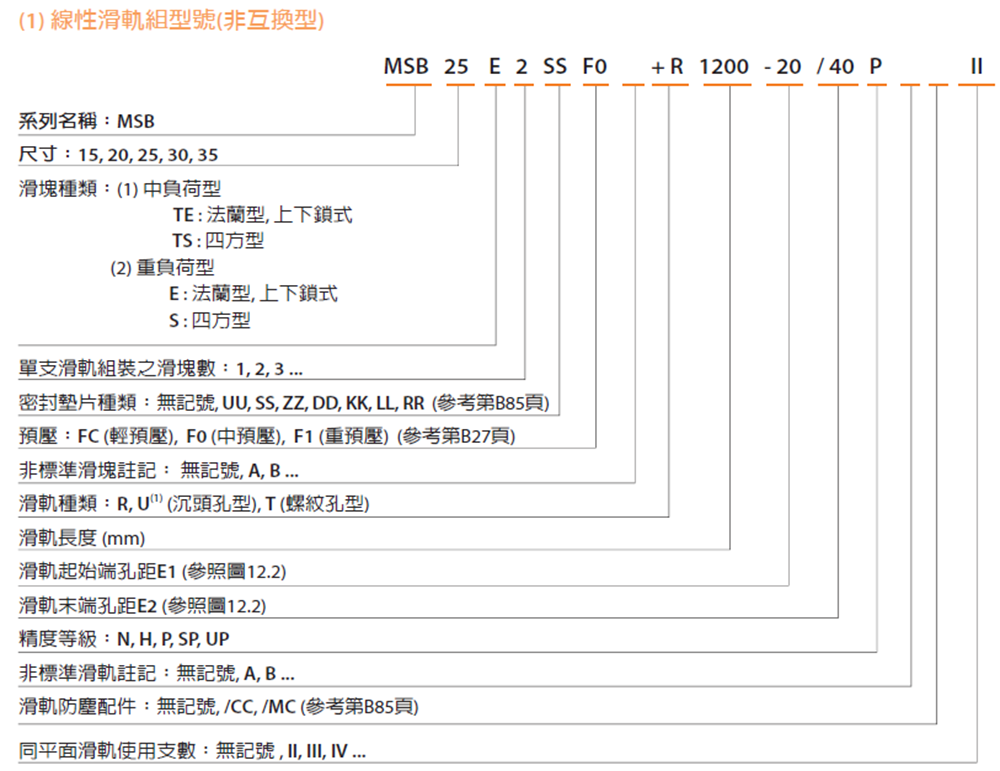

规格型号

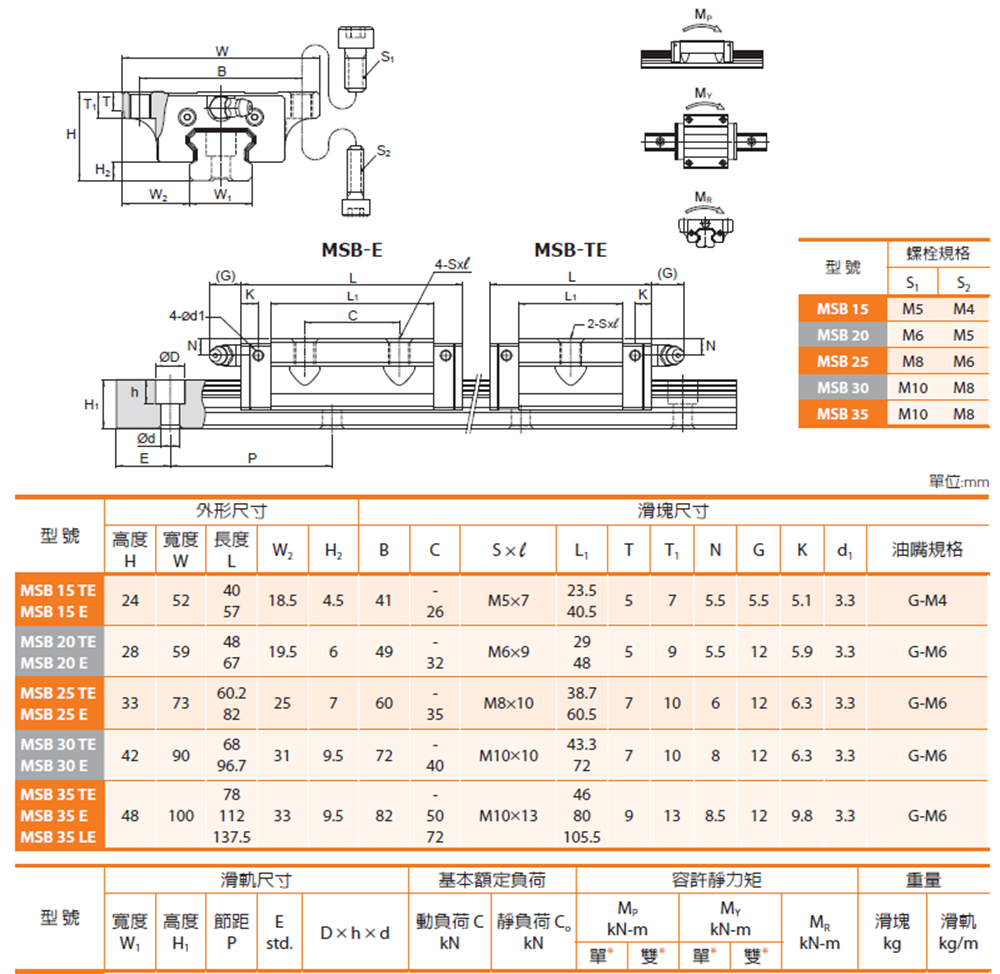

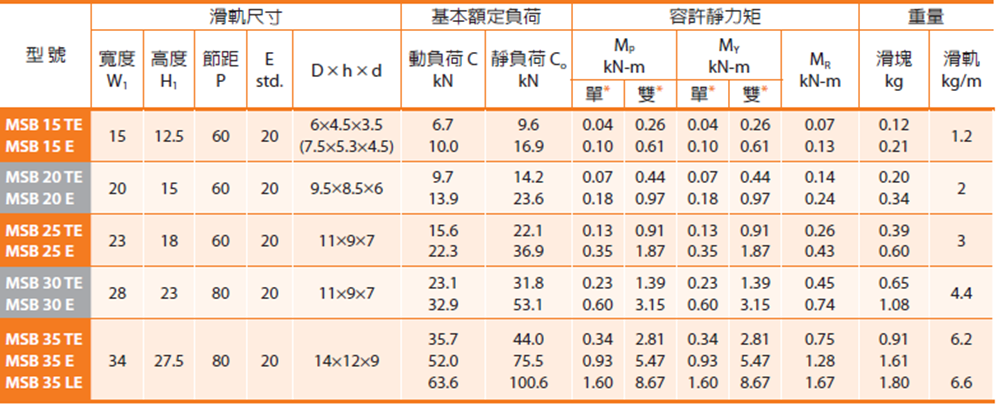

型号尺寸表
