MSB轻载导轨

台湾PMI银泰导轨滑块低组装型MSB15S

  • 产品品牌:台湾银泰(PMI)
  • 产品型号:MSB15S
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:420 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:银泰直线导轨MSB15S安装基面与导轨侧基准安装面的倒角处理。要求:倒角半径小于或等于3.5mm,若发现倒角过大或凸出,应及时采用油石和锉刀处理,否则会造成导轨精度的安裝不良或者会干涉滑块。

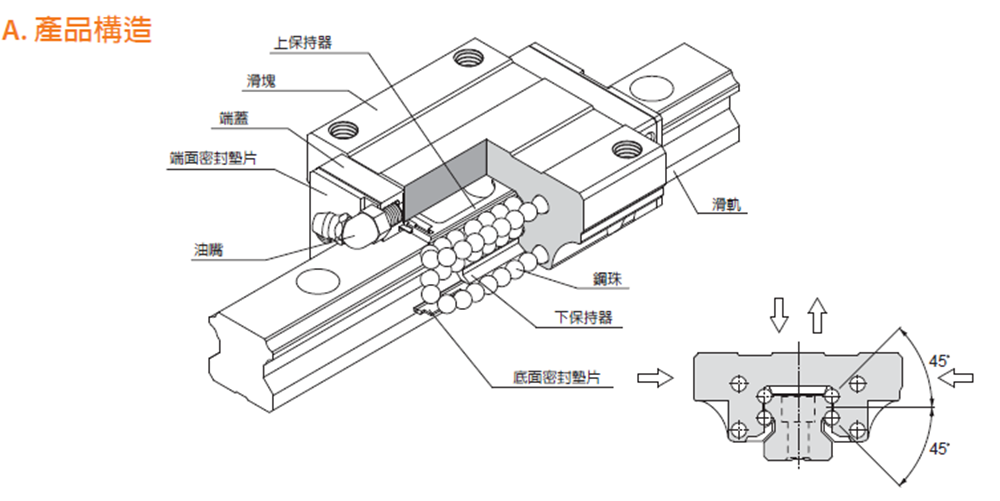

银泰直线导轨MSB15S特点:
【具自动调心能力】
正面组合(DF组合) 的圆弧沟槽设计,使其具有自动调心的能力,即使给于预压也能够吸收安装误差,并维持平滑稳定、高精度的直线运动。

【世界标准尺寸】
银泰的尺寸设计以由直线运动系统之先驱所开发的、事实上以成为世界标准的全钢球直线导轨基准。

【高刚性,四方向等负荷设计】
滑块的高刚性断面设计与4列钢珠45°圆弧接触角的设计,除了提供径向、反径向及横方向四方向的相同额定负荷能力,并且能够施加足够的预压增强其刚性,适合各种安装方式的应用。

【具互换之特性】
在严密的制造精度管控下,尺寸能够维持在稳定的公差内,所以对于互换型直线导轨,组装时可将滑块任意配装在同型号的导轨上,并且保持其相同的顺畅度、预压及精度,组装与维修最容易。



精度等级

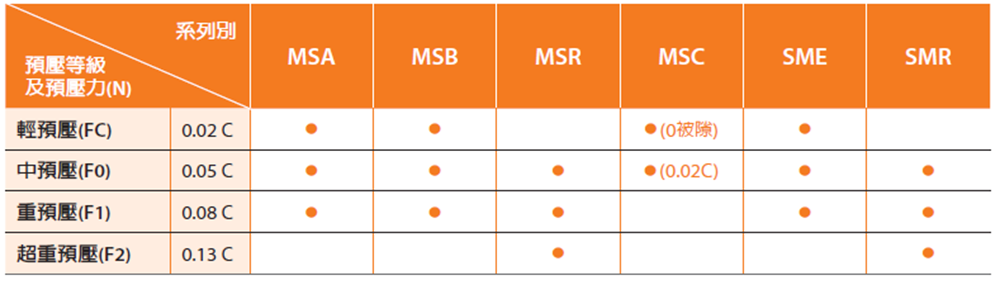

预压等级

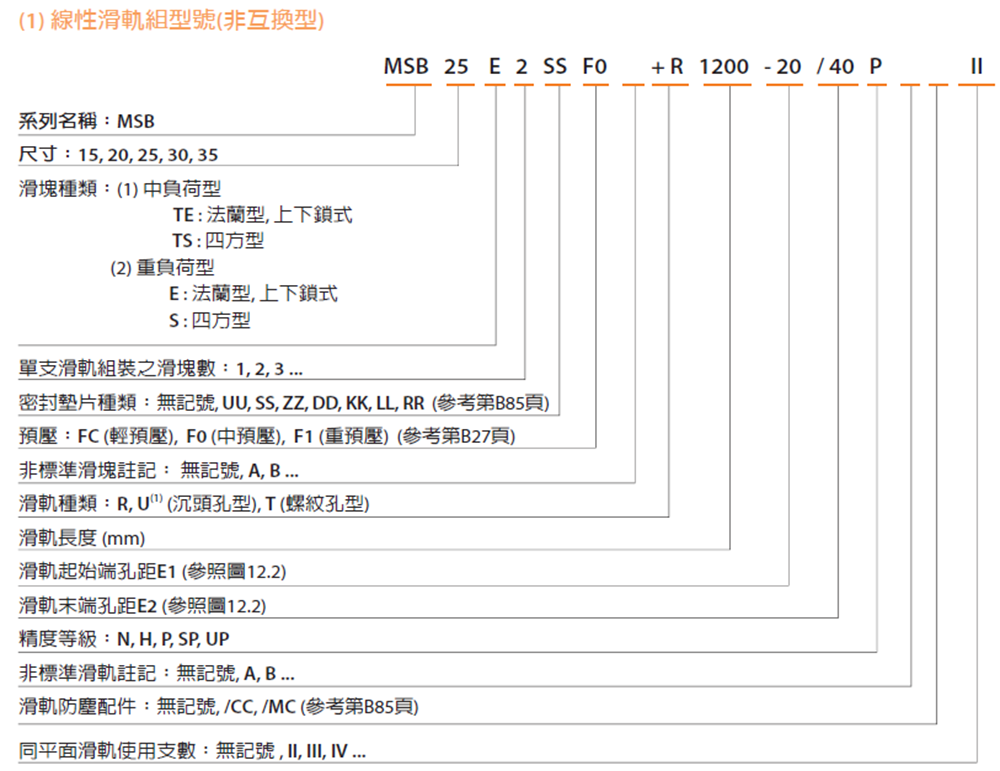

型号规格

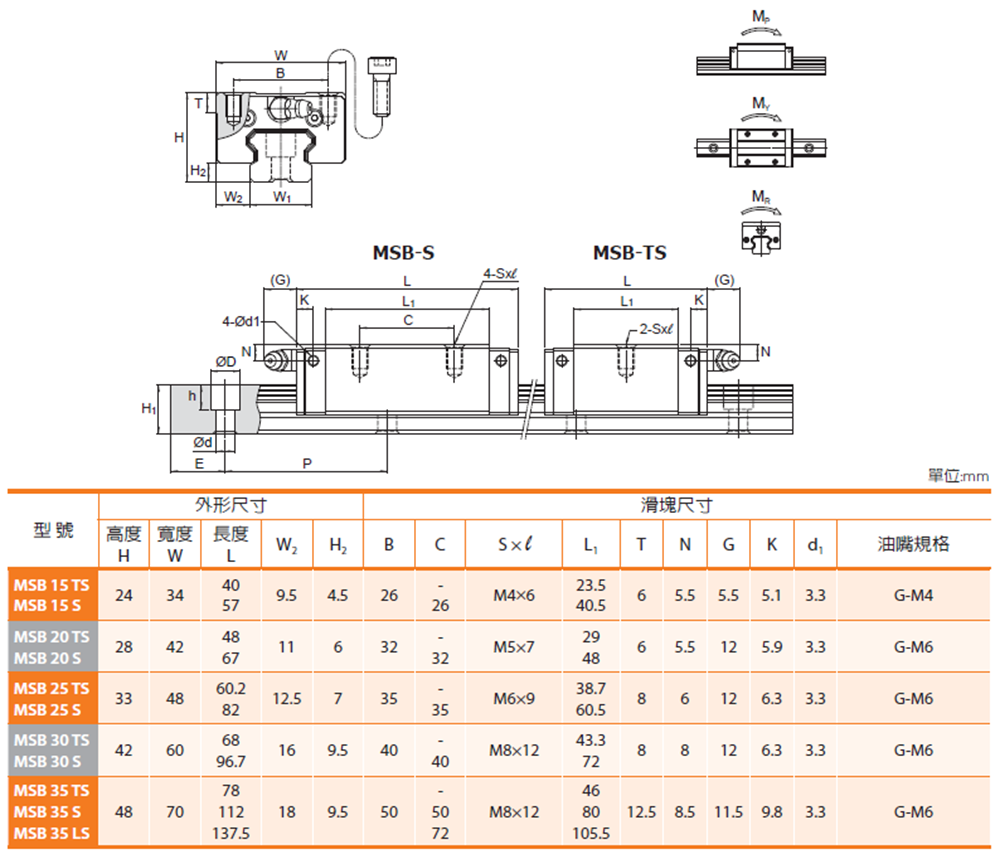

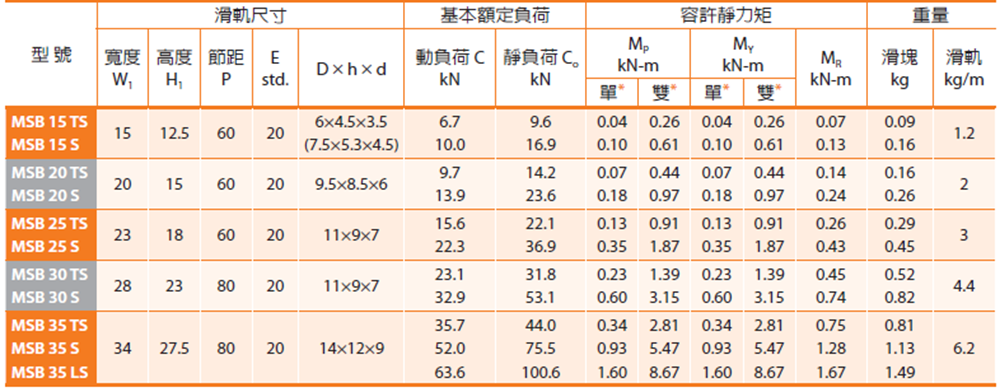

型号尺寸表
