优势特点:如果银泰直线导轨MSB35S工作时间过长,钢球开始磨损,作用在直线导轨钢球上的预加负载开始减弱,导致机床工作部件运动精度的降低。为了实现这一点,导轨系统的沟槽形状有多种多样,具有代表性的有两种,一种称为歌德式,形状是半圆的延伸,接触点为顶点;另一种为圆弧形,同样能起相同的作用。

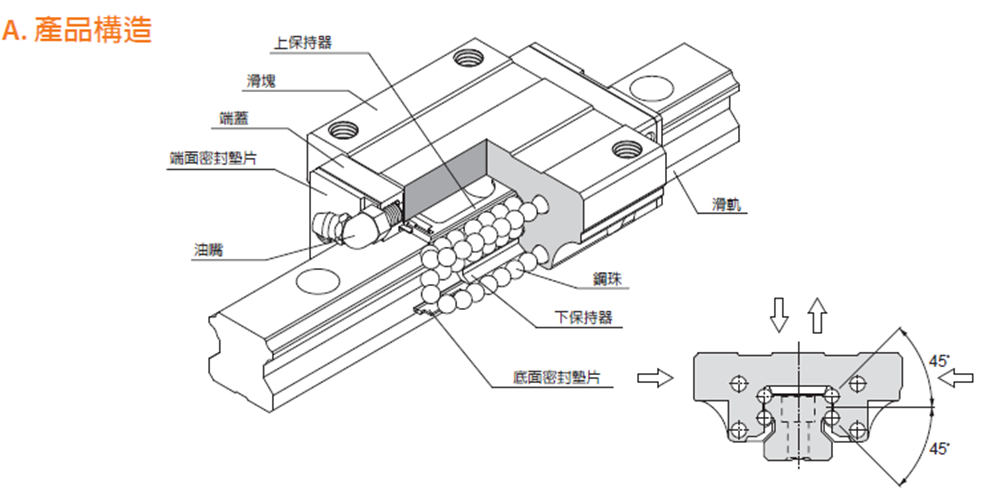

产品构造
银泰导轨MSB35S特点:
【出色的平面行走精度】
采用径向方向负荷能力较强的钢球接触结构,因此承受径向载荷作用时径向方向上的变位量较少,可以获得稳定的行走精度。
【自动调心能力】
由于银泰独特的圆弧沟槽的正面组合(DF组合)具有自动调心能力,即使施加预压也能吸收安装误差,从而得到高精度、平滑稳定的直线运动。
【小型化、重负荷】
因为断面高度低的小型化设计的类型具有在径向方向上承重能力强的钢球接触构造,所以最适合于水平导向部。
【容易实现安装精度】
此类型是自动调心型,容易吸收2轴之间平行度和水平的精度误差,从而实现高精度,平稳的直线运动。

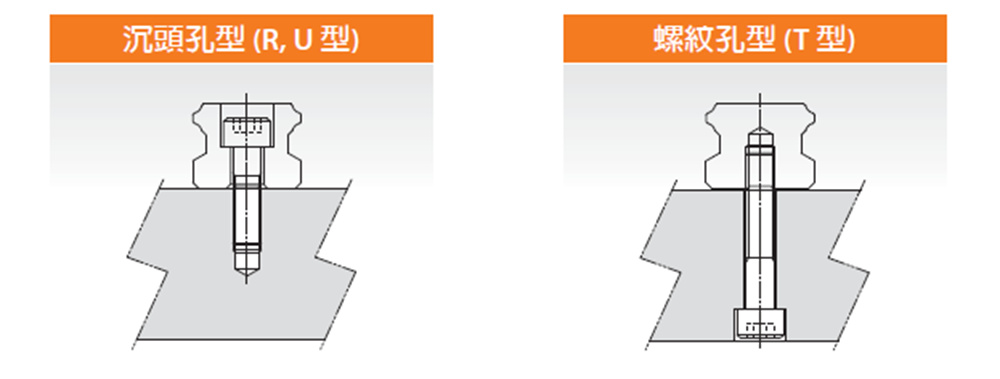

MSB导轨安装型式

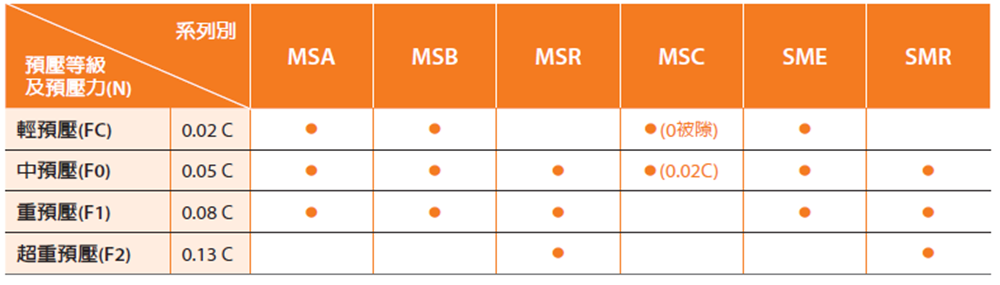

预压等级

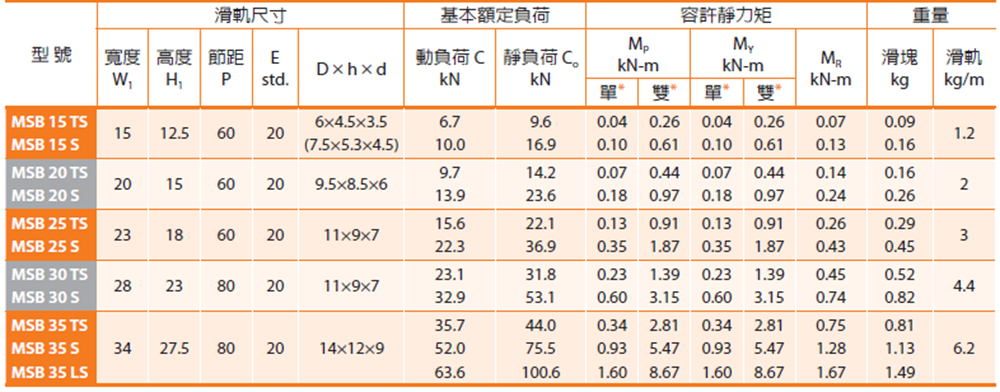

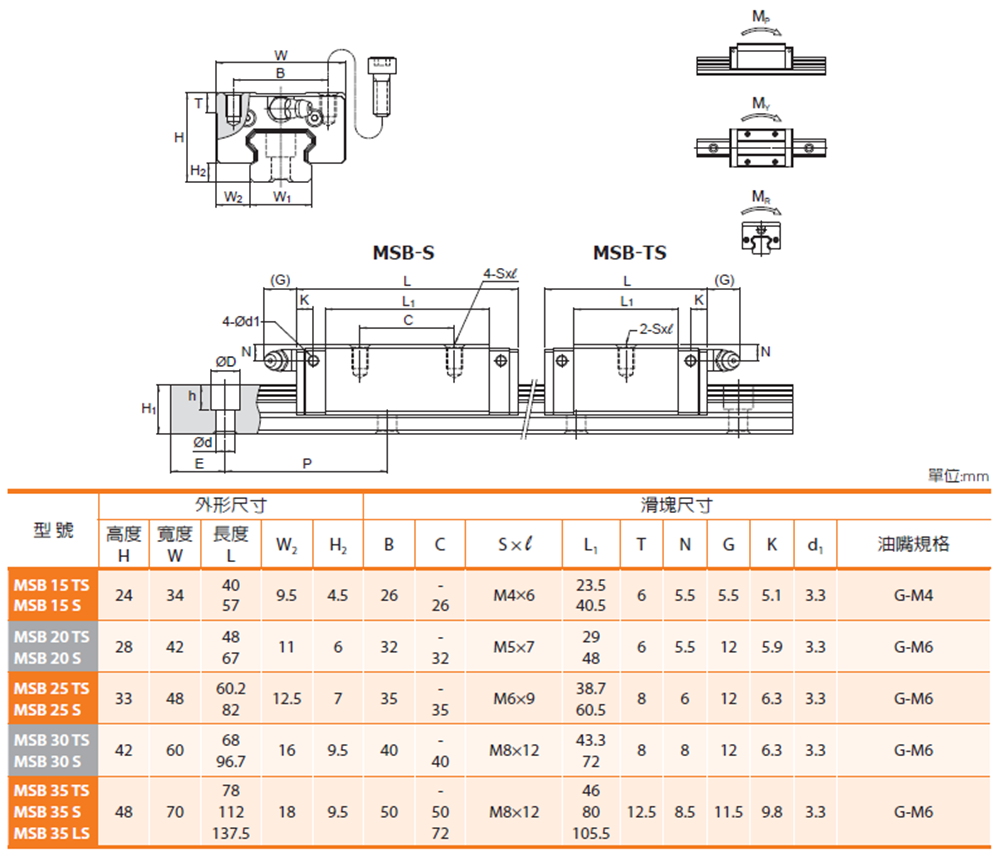

型号尺寸表:
