MSB轻载导轨

PMI银泰直线导轨低组装MSB系列

  • 产品品牌:台湾银泰(PMI)
  • 产品型号:MSB系列导轨
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:225 次
  • 在线客服:QQ交谈
  • 电话咨询:13537238390

PDF资料下载PDF资料下载产品介绍/参数

优势特点:台湾PMI直线导轨MSB系列特点; 1低组装,四方向等负荷设计。 2具自动调心能力。3行走顺畅度佳,低噪音。 4具互换之特性。

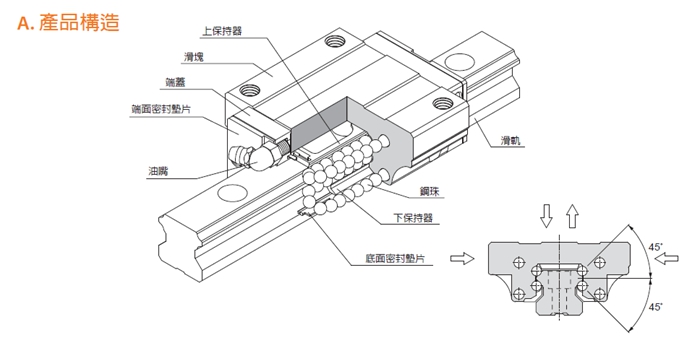

PMI银泰MSB系列直线导轨采用4列圆弧接触式及45°接触角的钢珠列设计,提供径向、反径向及横方向四方向的相同额定负荷能力,无论X、Y、Z等轴的各种安装方式都可以使用,并且可在维持低摩擦阻力情况下均匀的施以预压,增强四个受力方向的刚性,特别适合高精度与高负荷的运动方式。

专利的润滑油路设计,能够均匀的将润滑油脂注入每个循环回路,无论各种安装方式都可以获得最佳的润滑效果,并且提升整体的行走顺畅度与使用寿命,实现高精度、高可靠度及平滑稳定的直线运动需求。

【低组装,四方向等负荷设计】

滑块高度较低的断面设计与4列钢珠45°圆弧接触角的设计,除了提供径向、反径向及横方向四方向的相同额定负荷能力,并且能够施加足够的预压增强其刚性,适合各种安装方式的应用。

【行走顺畅度佳,低噪音】

简单圆滑的钢珠回流路径设计,并采用耐冲击的强化合成树脂之钢珠循环配件,运转顺畅度佳,噪音度低。

【具自动调心能力】

正面组合(DF组合) 的圆弧沟槽设计,使其具有自动调心的能力,即使给于预压也能够吸收安装误差,并维持平滑稳定、高精度的直线运动。

【具互换之特性】

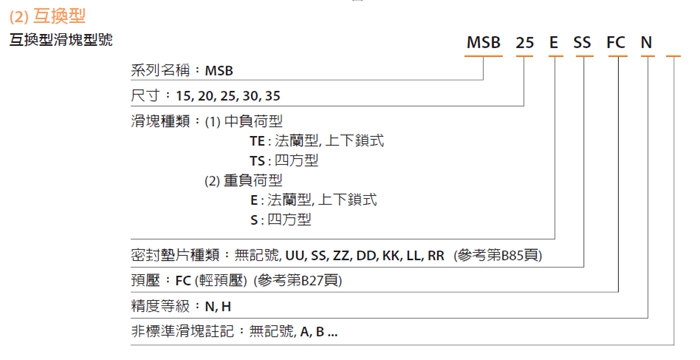

在严密的制造精度管控下,尺寸能够维持在稳定的公差内,所以对于互换型直线导轨,组装时可将滑块任意配装在同型号的导轨上,并且保持其相同的顺畅度、预压及精度,组装与维修最容易。

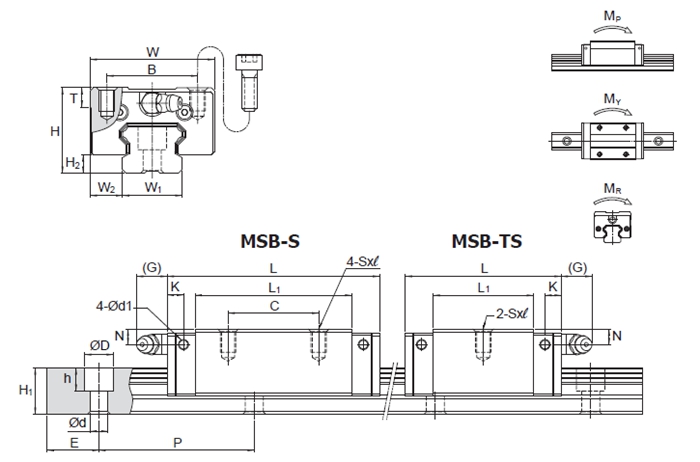

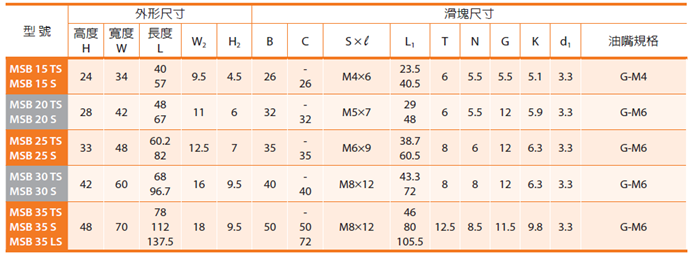

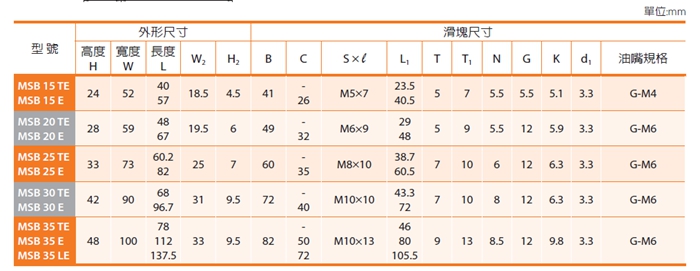

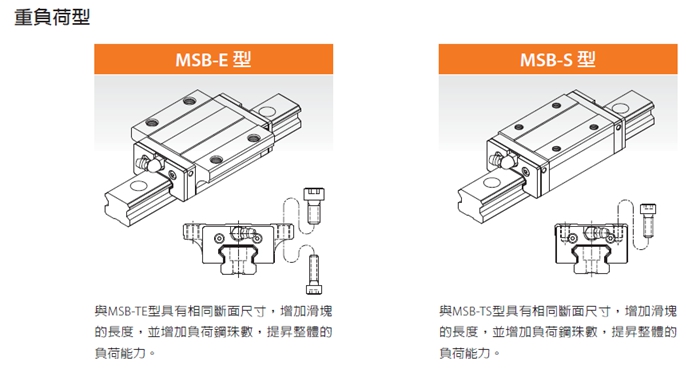

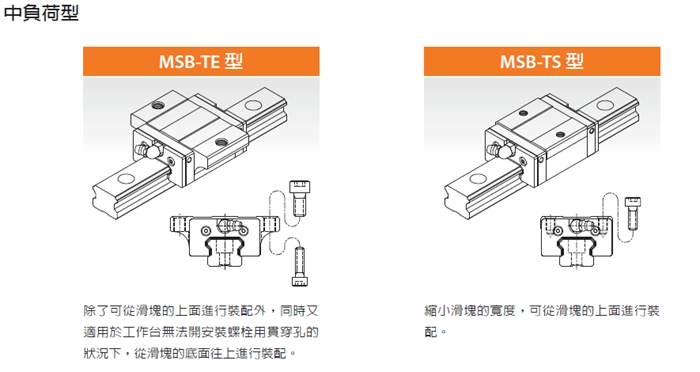

MSB15TS  MSB15S  MSB20TS  MSB20S  MSB25TS  MSB25S  MSB30TS  MSB30S  MSB35TS  MSB35S  MSB35LS  MSB15TE MSB15E  MSB20TE MSB20E MSB30TE
 MSB30E MSB35TE MSB35E MSB35LE
