优势特点：MSB15E导轨属于低组装四方型，导轨安装孔孔距为80，滑块安装孔为41*26。直线型有限行程式微型滑轨的保持器采一体式设计，可确保滑轨、滑座及保持器之间正确的移动。

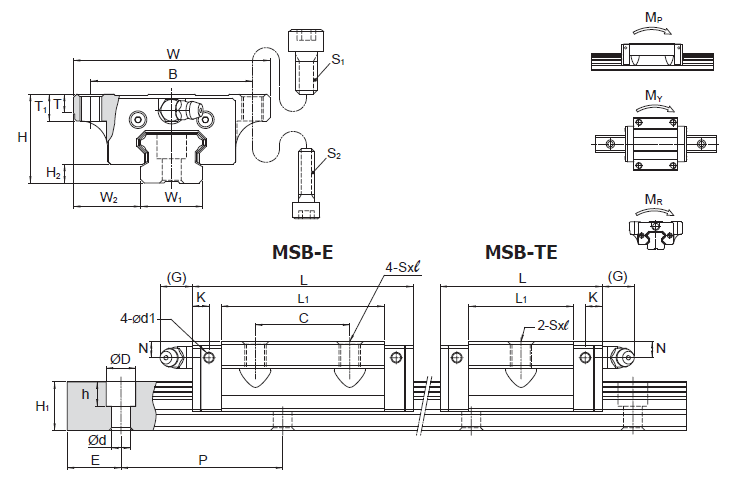

| 型号 | 外形尺寸(mm) | 滑块尺寸(mm) | |||||||||||||||||||||||
|
高度 H |
宽度 W |
长度 L |
W2 | H2 | B | C | S×L | L1 | T | T1 | N | G | K | d1 | 油嘴规格 | ||||||||||
| MSB15E | 24 | 52 | 57 | 18.5 | 4.5 | 41 | 26 | M5×7 | 40.5 | 5 | 7 | 5.5 | 5.5 | 5.1 | 3.3 | G-M4 | |||||||||
| 型号 | 滑轨尺寸(mm) | 基本额定负荷 | 容许静力矩 | 重量 | ||||||||||
|
宽度 W1 |
高度 H1 |
节距 P |
E std. |
D×h×d |
动负荷C kN |
静负荷Co kN |
Mp kN-m |
My kN-m |
Mr kN-m |
滑块 kg |
导轨 kg/m |
|||
| 单 | 双 | 单 | 双 | |||||||||||
| MSB15E | 15 | 12.5 | 60 | 20 | 7.5×5.3×4.5 | 10.0 | 16.9 | 0.10 | 0.61 | 0.10 | 0.61 | 0.13 | 0.21 | 1.2 |
银泰直线导轨MSB15E驱动在数控装备领域具有得天独厚的优势
银泰直线导轨MSB15E驱动在以下数控装备领域具有得天独厚的优势：高速、超高速、高加速度和生产批量大、要求定位的运动多、速度大小和方向频繁变化的场合。例如汽车产业和IT产业的生产线，精密、复杂模具的制造。
银泰直线导轨MSB15E驱动在以下数控装备领域具有得天独厚的优势：高速、超高速、高加速度和生产批量大、要求定位的运动多、速度大小和方向频繁变化的场合。例如汽车产业和IT产业的生产线，精密、复杂模具的制造。
滚动直线导轨副是在滑块与导轨之间放入适当的钢球，使滑块与导轨之间的滑动摩擦变为滚动、静摩擦力之差很小，随动性极好，即驱动信号与机械动作滞后的时间间隔极短，有益于提高数控系统的响应速度和灵敏度。成对使用导轨副时，具有“误差均化效应”，从而降低基础件的加工精度要求，降低基础件的机械制造成本与难度。
能耗方面银泰直线导轨MSB15E在提供同样转矩时是“旋转伺服电机+滚珠丝杠”大致一倍以上，“旋转伺服电机+滚珠丝杠”属于节能、增力型传动部件，直线电机可靠性受控制系统稳定性影响，对周边的影响很大必须采取有效隔磁与防护措施，隔断强磁场对滚动导轨的影响和对铁屑磁尘的吸附。
有部分精密机床由于使用的方便，导轨和液压系统共用一种油，这就需要专用的液压导轨两用油。否则若只用液压油，会由于抗磨性不佳造成导轨磨损或被水冲走;若只用导轨油又有可能造成液压系统油泥多，压力达不到。大部分进口机械的导轨润滑采用集中给油方式，即将导轨油或极压滑脂装在一个透明容器内，机械将自动补给。
直线电机的提升空间更大，将来直线电机的技术更加成熟了、产量上去了、成本下降了，应用也会更加广泛，但从节能降耗、绿色制造的角度思考，以及两种结构自身特点考虑“旋转伺服电机+滚珠丝杠”驱动仍有其广阔的市场空间。 导轨有时会有水接触，如车床、加工中心，经常有水会溅到导轨上，若导轨油的分水性能不佳就会被水分解，油滴到切削液中，会造成切削液污染，所以导轨的分水性能极重要。
无论用何种油品，导轨用的润滑油脂都是损耗性的不可循环再用，多数导轨直线导轨MSB15E都暴露在外无法回收循环。微动磨损是在沟道上有一些凹陷的坑，它们的间距基本等于钢球的直径。它是由于缺少油膜下的极短行程运行和震动中加速了氧化过程。
MSB15E导轨属于低组装四方型，导轨安装孔孔距为80，滑块安装孔为41*26。直线型有限行程式微型滑轨的保持器采一体式设计，可确保滑轨、滑座及保持器之间正确的移动。
