优势特点：台湾PMI滑轨MSB20S属于低组装四方型，导轨安装孔孔距为60，滑块安装孔为32*32，PMI导轨的安装只要在铣削或研磨加工的安装面上，以一定的组装步骤，能重现直线导轨的加工密度。

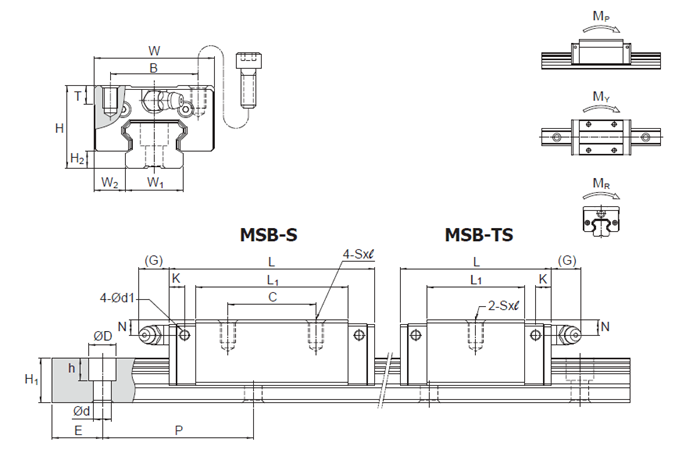

| 型号 | 外形尺寸(mm) | 滑块尺寸(mm) | |||||||||||||
|
高度 H |
宽度 W |
长度 L |
W2 | H2 | B | C | S×L | L1 | T | N | G | K | d1 | 油嘴规格 | |
| MSB20S | 28 | 42 | 67 | 11 | 6 | 32 | 32 | M5×7 | 48 | 6 | 5.5 | 12 | 5.9 | 3.3 | G-M6 |
| 型号 | 滑轨尺寸(mm) | 基本额定负荷 | 容许静力矩 | 重量 | ||||||||||
|
宽度 W1 |
高度 H1 |
节距 P |
E std. |
D×h×d |
动负荷C kN |
静负荷Co kN |
Mp kN-m |
My kN-m |
Mr kN-m |
滑块 kg |
导轨 kg/m |
|||
| 单 | 双 | 单 | 双 | |||||||||||
| MSB20S | 20 | 15 | 60 | 20 | 9.5×8.5×6 | 13.9 | 23.6 | 0.18 | 0.97 | 0.18 | 0.97 | 0.24 | 0.26 | 2 |
银泰直线导轨MSB20S和滚轮导轨之间有哪些区别
雕刻机使用的直线导轨。这主要从外观上区别，圆轨从外观上看是圆形的，直线导轨又称方轨，外观上是长方体的。现在公司一般使用台湾银泰的直线导轨，质量要比国内的要好。圆轨一般用于广告雕刻机。
从摩擦、可承受载负荷考虑，方规就是银泰直线导轨MSB20S是面接触式摩擦，摩擦力较大，负载均匀，需要经常上油润滑但圆形导轨就是圆柱形的线型导轨，摩擦小，由于是一系列滚珠的点接触，需要支撑的地方有限，刚性差，负载性能有限，仅载径向有较好承载力，轴向承载比较小。而且方形轨道耐磨，高速，阻力小，所以更有优势。
银泰直线导轨MSB20S产品特点定位精度高，重现性佳导轨的滚动运动方式，摩擦系数特别小，尤其静摩擦力与动摩擦力的差距很小，即使在微量进给时也不会有空转打滑的现象，解析能力与重现性最佳，因此可以实现木工雕刻机可长时间维持精度直线导轨的滚动摩擦力μm级的定位精度。低摩擦阻力。润滑容易，可减小至滑动导轨摩擦阻力的1/20~1/40尤其润滑结构简单。摩擦接触面的磨耗最底，滑效果优良。因此可以长时间维持行走精度。
