优势特点：台湾银泰导轨MSR35E属于滚柱重负荷型，导轨安装孔孔距为40，滑块安装孔为82*62。高定位精度，重現性佳，可长时间维持精度。

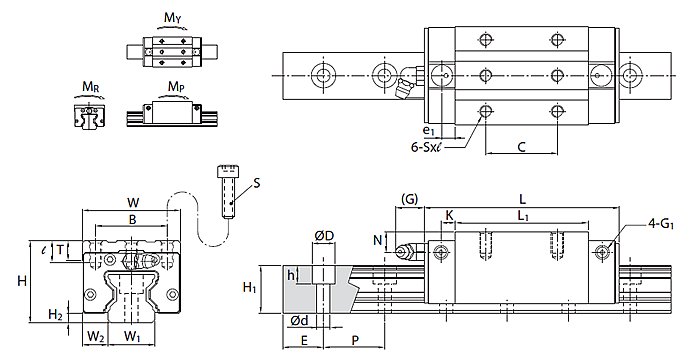

| 型号 | 外形尺寸(mm) | 滑块尺寸(mm) | ||||||||||||||||||||||||
|
高度 H |
宽度 W |
长度 L |
W2 | H2 | B | C | C2 | S | L1 | T | T1 | T2 | T3 | N | G | K | E1 | G1 | 油嘴规格 | |||||||
| MSR35E | 48 | 100 | 125.3 | 33 | 6.5 | 82 | 62 | 52 | M10 | 82.3 | 12 | 27.5 | 15 | 9.5 | 8 | 12 | 8 | 7 | M6 | G-M6 | ||||||
| 型号 | 滑轨尺寸(mm) | 基本额定负荷 | 容许静力矩 | 重量 | ||||||||||
|
宽度 W1 |
高度 H1 |
节距 P |
E std. |
D×h×d |
动负荷C kN |
静负荷Co kN |
Mp kN-m |
My kN-m |
Mr kN-m |
滑块 kg |
导轨 kg/m |
|||
| 单 | 双 | 单 | 双 | |||||||||||
| MSR35E | 34 | 30.5 | 40 | 20 | 14×12×9 | 57.9 | 123.5 | 1.59 | 9.56 | 1.59 | 9.56 | 2.09 | 1.95 | 7 |
银泰导轨MSR35E的优缺点：
导轨是圆柱型的线型导轨，需要支撑的地方有限，所以刚性差。承载力较高，精度一般，因圆导轨造价相对低廉、生产周期短、易于安装等特性，在很多场合成为方型银泰直线导轨MSR35E的替代品。
方轨分方型直线导轨和方型的硬轨，在精度急速度上银泰直线导轨MSR35E要优于硬轨，但在刚性方面硬轨较占优势，看你用在哪个方面的机床设备上面，根据不同的机床设备结构用途，所用到的导轨样式也是不一样的。
产品特点;定位精度高，重现性佳;直线导轨的滚动运动方式，摩擦系数特别小，尤其静摩擦力与动摩擦力的差距很小，即使在微量进给时也不会有空转打滑的现象，解析能力与重现性最佳，因此可以实现μm级的定位精度。低摩擦阻力，可长时间维持精度。
台湾银泰导轨MSR35E属于滚柱重负荷型，导轨安装孔孔距为40，滑块安装孔为82*62。高定位精度，重現性佳，可长时间维持精度。
台湾银泰导轨MSR35E属于滚柱重负荷型，导轨安装孔孔距为40，滑块安装孔为82*62。高定位精度，重現性佳，可长时间维持精度。
